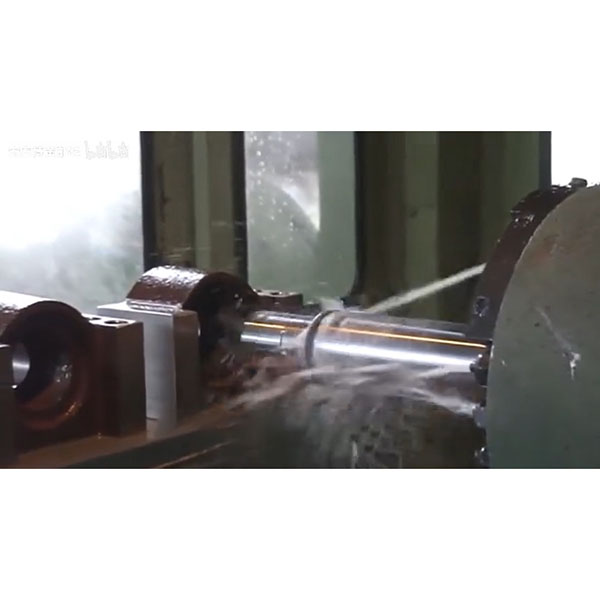

Υπηρεσίες διάτρησης CNC για οπές μεγάλης διαμέτρου με ακρίβεια

Η διάτρηση CNC χρησιμοποιείται κυρίως για τη βελτίωση της ακρίβειας της διαμέτρου των οπών, την ενίσχυση της ομοαξονικότητας και της ακρίβειας θέσης, την αύξηση της στρογγυλότητας και της ποιότητας της επιφάνειας, καθώς και για τη διενέργεια γεωμετρικής διόρθωσης σε συνθήκες μεγάλου διαμέτρου ή βαθιάς οπής. Σε σύγκριση με την απλή διάτρηση ή τη διάτρηση με γλύφανο, η διάτρηση προσφέρει μεγαλύτερα πλεονεκτήματα για μεγάλες οπές, υψηλές απαιτήσεις γεωμετρικής ακρίβειας και μεγαλύτερα βάθη.

Εφαρμοστέα τεμάχια εργασίας και τυπικά σενάρια για CNC διάτρηση:

1. Μεγάλα περιβλήματα: όπως κιβώτια ταχυτήτων, βάσεις εργαλειομηχανών, περιβλήματα συμπιεστών, σώματα αντλιών, σώματα βαλβίδων.
2. Εξαρτήματα κινητήρα και ισχύος: μπλοκ κυλίνδρων, οπές έδρασης ρουλεμάν, οπές έδρασης στροφαλοφόρου άξονα.
3. Υδραυλικά και πνευματικά συστήματα: υδραυλικοί κύλινδροι, μπλοκ βαλβίδων, συστήματα οπών διανομέα.
4. Καλούπια και πρόχειρα: οπές οδηγού βάσης καλουπιού, οπές εντοπισμού, οπές εισαγωγής υψηλής ακρίβειας.
5. Οπές ακριβείας: έδρανα, δακτύλιοι με παρεμβολή/ελεύθερη εφαρμογή, οπές πείρων εντοπισμού.
6. Οπές που απαιτούν επακόλουθη λείανση ή πρεσαριστή τοποθέτηση δακτυλίου: χρησιμοποιούνται ως προηγούμενη γεωμετρική φινίρισμα.

Εξοπλισμός και διαμορφώσεις κατεργασίας:

1. Οριζόντια φρέζα (HBM): κατάλληλη για μεγάλα τεμάχια και σύνθετη κατεργασία οπών πολλαπλών επιφανειών.
2. Κέντρα κατεργασίας (κάθετα/οριζόντια): σε συνδυασμό με ρυθμιζόμενες κεφαλές διάτρησης για λεπτή διάτρηση και σύνθετη κατεργασία επιφανειών.
3. Εξειδικευμένα μηχανήματα διάτρησης CNC: για πολύ σταθερές βαθιές οπές ή συστήματα οπών υψηλής ομοαξονικότητας.
4. Κέντρα τόρνευσης-φρεζαρίσματος: χρησιμοποιούν εκκεντρικά εργαλεία διάτρησης ή περιστρεφόμενους πύργους για την επίτευξη διόρθωσης οπών και χαρακτηριστικών του περιβάλλοντος χώρου σε μία ρύθμιση.

Συστήματα εργαλείων και συγκράτησης τεμαχίων:

1. Εργαλεία χονδροδιάτρησης: υψηλή δομική ακαμψία, χρησιμοποιούνται για την αφαίρεση μεγάλων περιθωρίων.
2. Κεφαλές λεπτής διάτρησης: μηχανισμοί ρύθμισης ακτινικής διαμέτρου σε επίπεδο μικρομέτρου για ακριβή διαστασιολόγηση.
3. Ρυθμιζόμενες ισορροπημένες κεφαλές διάτρησης: μειώνουν τις εκκεντρικές δονήσεις μέσω αντίβαρων ή αυτόματης ρύθμισης.
4. Μπάρες διάτρησης με απόσβεση (αντιδονητικές): για κατεργασία με μεγάλη προεξοχή (βαθιά οπή) για μείωση των κραδασμών και της διαστατικής απόκλισης.
5. Εργαλεία συνδυασμένης διάτρησης: ενσωματωμένη κατεργασία για οπές πολλαπλών σταδίων, οπές με σκαλοπάτια και λοξότμητες ακμές.
6. Υλικά ενθέτων: επικαλυμμένο καρβίδιο (επικαλύψεις TiAlN, AlTiN, CVD), CBN (για σκληρυμένους χάλυβες), PCD (για κράματα Al-Si).
7. Σύσφιξη τεμαχίου: τσοκ ακριβείας, υδραυλικοί/θερμοσυστελλόμενοι συγκρατητήρες, αρθρωτά συστήματα συγκρατητήρων για εξασφάλιση χαμηλής εκκεντρότητας και σταθερότητας.

Διαδικασία αναφοράς για διάτρηση CNC:

1. Έλεγχος σχεδίου: επιβεβαίωση ανοχής διάτρησης, γεωμετρικών απαιτήσεων (ομοαξονικότητα, θέση, στρογγυλοποίηση, κάθετοτητα), επακόλουθων διαδικασιών (διάτρηση/δακτύλιος/λείανση).
2. Καθορισμός σημείων αναφοράς: σχεδιασμός σημείων σύσφιξης και ακολουθίας κατεργασίας. Κατ’ αρχάς, καθορισμός σημείων αναφοράς (επιφάνειες, οπές) που επηρεάζουν την επακόλουθη τοποθέτηση.
3. Προ-κατεργασία: διάτρηση ή διατήρηση εύλογου περιθωρίου σε χυτά/σφυρήλατα ακατέργαστα τεμάχια, συνήθως συνολικό περιθώριο 0,3 έως 1,5 mm ανάλογα με τη διάμετρο της οπής.
4. Χονδρό διάτρηση: αφαίρεση του περιθωρίου σε στρώσεις, έλεγχος του βάθους κοπής και της προώθησης για την αποφυγή συγκέντρωσης θερμότητας και σχισίματος των τοιχωμάτων.
5. Ημιτελής διάτρηση (προαιρετικά): προσέγγιση της οπής στο τελικό μέγεθος και σταθεροποίηση της γεωμετρίας για τη μείωση των σφαλμάτων στην λεπτή διάτρηση.
6. Λεπτή διάτρηση: μικρό βάθος κοπής και σταθερή πρόωση. Χρησιμοποιήστε μικρορύθμιση εργαλείου και αντιστάθμιση προγράμματος για να επιτύχετε το τελικό μέγεθος.
7. Μέτρηση κατά τη διάρκεια της διαδικασίας: χρήση αισθητήρων αφής ή εξωτερικής μέτρησης (εσωτερικά μικρόμετρα, μετρητές αέρα) για την επαλήθευση του μεγέθους και της θέσης. Εφαρμογή αντιστάθμισης εργαλείου όταν είναι απαραίτητο.
8. Δευτερεύουσες εργασίες (προαιρετικά): διαστολή, λείανση, γυάλισμα, πρεσαριστή τοποθέτηση δακτυλίου ή σπειροτόμηση.
9. Καθαρισμός και απογρέζωμα: αφαιρέστε τα ρινίσματα και τα γρέζια μέσα στην οπή για να εξασφαλίσετε την ποιότητα της εφαρμογής.
10. Τελική επιθεώρηση και αρχεία: καταγράψτε τις διαστάσεις, τη γεωμετρική ακρίβεια και την κατάσταση της επιφάνειας στο σύστημα ιχνηλασιμότητας ποιότητας.

Βασικές παράμετροι διαδικασίας για διάτρηση CNC:

1. Ταχύτητα ατράκτου: με βάση τη διάμετρο της οπής και το υλικό του εργαλείου. Η χονδρή διάτρηση χρησιμοποιεί γενικά χαμηλές έως μέτριες ταχύτητες, ενώ η λεπτή διάτρηση χρησιμοποιεί κατάλληλα υψηλότερες ταχύτητες για καλύτερο φινίρισμα (π.χ. εκατοντάδες έως χιλιάδες στροφές ανά λεπτό, ανάλογα με τη διάμετρο).
2. Ταχύτητα προώθησης: υψηλότερη για χονδρό διάτρηση (π.χ. 0,1 έως 0,3 mm/στροφή), χαμηλότερη για λεπτή διάτρηση (π.χ. 0,02 έως 0,12 mm/στροφή).
3. Βάθος κοπής ανά πέρασμα: χονδρό διάτρηση 0,5 mm έως 2,0 mm, λεπτή διάτρηση συνήθως 0,05 mm έως 0,25 mm ανά πέρασμα.
4. Ψύξη: ψύξη υψηλής πίεσης ή κατευθυνόμενη ψύξη για την απομάκρυνση των ρινισμάτων και τον έλεγχο της θερμοκρασίας. Εξασφαλίστε την ομαλή απομάκρυνση των ρινισμάτων για το αλουμίνιο και τα κολλώδη υλικά.
5. Έλεγχος εκκεντρότητας εργαλείου: ελέγξτε την ακτινική εκκεντρότητα πριν από τη λεπτή διάτρηση (κοινή απαίτηση ≤0,01 mm, αυστηρότερη ανάλογα με την ανοχή).
6. Στρατηγική κατά των κραδασμών: μειώστε την πρόωση και το βάθος για μεγάλες προεξοχές. Χρησιμοποιήστε μπάρες διάτρησης με απόσβεση και λογικές αναλογίες προεξοχής (συνήθως η προεξοχή ≤6D είναι ευκολότερη να ελεγχθεί).

Έλεγχος ποιότητας και επιθεώρηση:

1. Διαστατική επιθεώρηση: εσωτερικά μικρομέτρα, αερομετρητές και CMM για δειγματοληψία και τελική επιθεώρηση κρίσιμων οπών.
2. Γεωμετρική επιθεώρηση: ομοαξονικότητα, στρογγυλοποίηση, κάθετοτητα με τη χρήση δοκιμαστών στρογγυλοποίησης, CMM ή συστημάτων μέτρησης περιστροφής.
3. Ποιότητα επιφάνειας: μέτρηση Ra/Rz με μετρητή τραχύτητας. Έλεγχος για σημάδια καψίματος, σημάδια εργαλείων και μοτίβα δονήσεων στα τοιχώματα των οπών.
4. SPC και καταγραφή δεδομένων: παρακολούθηση των διαστατικών τάσεων και των καμπυλών φθοράς εργαλείων στη μαζική παραγωγή για την πρόβλεψη της αντιστάθμισης.
5. Έγγραφα ιχνηλασιμότητας: αρχειοθέτηση υλικών και παρτίδων θερμικής επεξεργασίας, παραμέτρων κατεργασίας και εκθέσεων μετρήσεων.

Σύγκριση της διάτρησης CNC με άλλες διαδικασίες δημιουργίας οπών:

1. Διάτρηση: υψηλή απόδοση για τη δημιουργία οπών, αλλά περιορισμένη στη διόρθωση θέσης και τη γεωμετρική ακρίβεια. Χρησιμοποιείται συχνά πριν από τη διάτρηση.
2. Διάτρηση: βελτιώνει το μέγεθος και την επιφάνεια, αλλά έχει χαμηλή ικανότητα διόρθωσης θέσης. Χρησιμοποιείται συνήθως για φινίρισμα μετά τη διάτρηση.
3. Διάτρηση: εστιάζει στη γεωμετρική διόρθωση και στο μέγεθος υψηλής ακρίβειας. Κατάλληλη για μεγάλες οπές και απαιτήσεις υψηλής γεωμετρικής ακρίβειας.
4. Λείανση: επιτυγχάνει πολύ χαμηλή τραχύτητα και μικρή γεωμετρική διόρθωση, συχνά εκτελείται μετά τη διάτρηση.
5. Γυάλισμα (ενίσχυση της επιφάνειας της οπής): βελτιώνει τη σκλήρυνση και το φινίρισμα της επιφάνειας. Απαιτεί σταθερή γεωμετρία της οπής εκ των προτέρων.

Παραδείγματα εφαρμογών της διάτρησης CNC στη βιομηχανία:

1. Κατασκευαστικά μηχανήματα και βαρύ εξοπλισμός: μεγάλες βάσεις, οπές ευθυγράμμισης περιβλήματος και οπές έδρασης ρουλεμάν.
2. Ενέργεια και χημικά: σώματα αντλιών, περιβλήματα συμπιεστών, συστήματα οπών σωμάτων βαλβίδων.
3. Κατασκευή αυτοκινήτων και κινητήρων: οπές κύριων εδράνων σε κυλινδροκεφαλές, έδρανα εκκεντροφόρων.
4. Αεροδιαστημική: γεωμετρική διόρθωση δομικών εξαρτημάτων υψηλής ακρίβειας και οπών μηχανισμών.
5. Καλούπια και εργαλεία ακριβείας: οπές οδηγών, οπές εντοπισμού και προ-οπές για κανάλια ψύξης.
6. Υδραυλικά συστήματα: μπλοκ βαλβίδων, οπές διέλευσης λαδιού, οπές προ-ακρίβειας για οπές πολλαπλών επιφανειών που τέμνονται.
