Κατεργασία CNC κεραμικών αντλιών για ιατρική χρήση ακριβείας

Με εξειδικευμένα μηχανήματα, εργαλεία διαμαντιού και ώριμες ροές διεργασιών, μπορούμε να παρέχουμε ανθεκτικές στη διάβρωση και στην φθορά λύσεις κεραμικών εξαρτημάτων αντλιών με εξαιρετική απόδοση στεγανοποίησης για εφαρμογές όπως χημική επεξεργασία, φαρμακευτικά προϊόντα, πετρέλαιο, ημιαγωγοί, τρόφιμα και μεταφορά διαβρωτικών μέσων υψηλής θερμοκρασίας.

Εξοπλισμός και εργαλεία:

1. Μηχανήματα και ακαμψία: Χρησιμοποιούμε πενταξονικές και τριαξονικές φρέζες CNC υψηλής ακαμψίας, εξωτερικούς κυλινδρικούς τροχούς ακριβείας και εξειδικευμένο εξοπλισμό μικροκατεργασίας για να ικανοποιούμε τις απαιτήσεις ακρίβειας τοποθέτησης και επαναληψιμότητας για σύνθετα κανάλια ροής και κατεργασία πολλαπλών επιφανειών.
2. Εργαλεία και αναλώσιμα: Χρησιμοποιώντας διαμαντοφόρες φρέζες, διαμαντοφόρα εργαλεία τόρνευσης, διαμαντοφόρους τροχούς λείανσης και εργαλεία με εξαιρετικά σκληρή επίστρωση, βελτιστοποιούμε τη γεωμετρία των εργαλείων και τις παραμέτρους κοπής για τη σκληρότητα των κεραμικών υλικών, ώστε να μειώσουμε το σπάσιμο και το ράγισμα.
3. Βοηθητικός εξοπλισμός: Άξονες υψηλής ακρίβειας, συστήματα ψύξης και φιλτραρίσματος εξαιρετικά υψηλής πίεσης, συσκευές καταστολής κραδασμών και εξαρτήματα ακριβείας για τη διασφάλιση της σταθερότητας της κατεργασίας και της ακεραιότητας της επιφάνειας.

Κύριες μέθοδοι κατεργασίας για την κατεργασία κεραμικών αντλιών με CNC:

1. Φρεζάρισμα και γλυπτική ακριβείας: Χρησιμοποιείται για τη διαμόρφωση σύνθετων εξωτερικών σχημάτων, καναλιών ροής, προφίλ πτερυγίων πτερωτών και φλαντζών σύνδεσης, χρησιμοποιώντας σύνδεση πέντε αξόνων για την ολοκλήρωση σύνθετων γεωμετριών σε μία μόνο ρύθμιση.
2. Λείανση και στίλβωση: Χρησιμοποιούνται διαδικασίες λείανσης με διαμάντι και μηχανικής στίλβωσης για τη βελτίωση του φινιρίσματος και της γεωμετρικής ακρίβειας των επιφανειών στεγανοποίησης και των επιφανειών έδρασης.
3. Κατεργασία με υπερηχητική δόνηση (USM): Μειώνει τις δυνάμεις κοπής, περιορίζει την εξάπλωση ρωγμών και βελτιώνει την ποιότητα της επιφάνειας σε εύθραυστα κεραμικά υλικά. Κατάλληλη για λεπτές ή λεπτότοιχες κατασκευές.
4. Κατεργασία μικροπόρων και εσωτερικών κοιλοτήτων: Η κατεργασία υψηλής ακρίβειας των θυρών εισόδου/εξόδου, των οπών ψεκασμού και των εσωτερικών διαδρόμων ροής επιτυγχάνεται μέσω μικροδιάτρησης, μικρολείανσης ή ειδικών καθοδηγούμενων διαδικασιών.
5. Χημική μηχανική λείανση (CMP) και λείανση ακριβείας: Χρησιμοποιείται για την επίτευξη επιφανειών στεγανοποίησης ή επιφανειών επαφής με χαμηλούς συντελεστές τριβής, ώστε να πληρούνται οι απαιτήσεις στεγανοποίησης υγρών και χαμηλής φθοράς.

Ψύξη, απομάκρυνση ρινισμάτων και στερέωση:

1. Στρατηγικές ψύξης: Χρησιμοποιήστε ελεγχόμενη ψύξη και φιλτραρισμένα λιπαντικά για να μειώσετε την τοπική συσσώρευση θερμότητας και να αποτρέψετε ρωγμές ή διαστατική μετατόπιση που προκαλούνται από θερμική καταπόνηση.
2. Απομάκρυνση και καθαρισμός ρινισμάτων: Σχεδιάστε ειδικές διαδρομές απομάκρυνσης ρινισμάτων και αποτελεσματικές διαδικασίες καθαρισμού για να αποτρέψετε την ενσωμάτωση λειαντικών σωματιδίων ή υπολειμμάτων στις επιφάνειες στεγανοποίησης και τα κανάλια ροής, εξασφαλίζοντας την ακεραιότητα της συναρμολόγησης.
3. Λύσεις στερέωσης: Προσαρμοσμένα άκαμπτα και εύκαμπτα εξαρτήματα στερέωσης, ομόκεντρα συστήματα εντοπισμού και υποστηρίγματα πολλαπλών σημείων για να διασφαλιστεί ότι τα λεπτότοιχωτα και πολύπλοκα εξαρτήματα δεν παραμορφώνονται κατά τη διάρκεια της κατεργασίας.

Επεξεργάσιμα υλικά και τυπικές εφαρμογές:

1. Τυπικά υλικά: Πυκνή αλουμίνα (Al2O3), νιτρίδιο πυριτίου (Si3N4), καρβίδιο πυριτίου (SiC), νιτρίδιο αλουμινίου (AlN) και λειτουργικά κεραμικά σύνθετα υλικά.

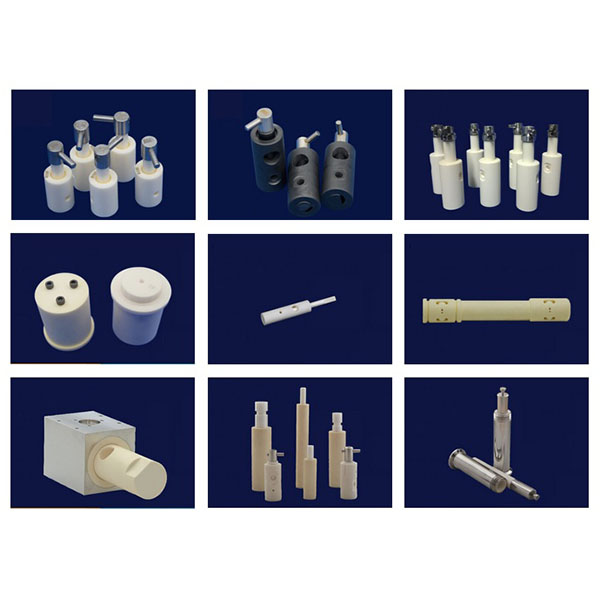

2. Τυπικές εφαρμογές: Ανθεκτικά στη διάβρωση σώματα και κεφαλές αντλιών, κεραμικά πτερωτά, μανίκια στεγανοποίησης, έδρες βαλβίδων, δακτύλιοι, διανομείς υγρών και εξαρτήματα για συστήματα μεταφοράς υγρών υψηλής θερμοκρασίας ή υψηλής διαβρωτικότητας.

Συστάσεις σχεδιασμού και παράγοντες κατασκευής:

1. Πάχος τοιχώματος και στήριξη: Αποφύγετε τις υπερβολικά λεπτές τοιχοποιίες ή διατηρήστε θέσεις στήριξης κατεργασίας στο στάδιο του σχεδιασμού, ώστε να μειώσετε τον κίνδυνο θραύσης κατά τη διάρκεια της κατεργασίας και της λειτουργίας.
2. Στρογγυλεμένες ακμές και μεταβάσεις: Εφαρμόστε κατάλληλες στρογγυλεμένες ακμές σε κανάλια ροής, διαμπερείς οπές και άκρες για να μειώσετε τη συγκέντρωση τάσεων και να διευκολύνετε τη μηχανική κατεργασία και τη βελτιστοποίηση της απόδοσης των υγρών.
3. Επιφάνειες στεγανοποίησης και σύζευξης: Σχεδιάστε κρίσιμες επιφάνειες στεγανοποίησης ως επιφάνειες που μπορούν να γυαλιστούν ή κυλινδρικές επιφάνειες και λάβετε υπόψη τα κενά συναρμολόγησης και τις απαιτήσεις τραχύτητας επιφάνειας.
4. Αρθρωτός σχεδιασμός: Για πολύπλοκα εσωτερικά περάσματα ή βαθιές κοιλότητες, λάβετε υπόψη την κατεργασία ξεχωριστών μονάδων και τη συναρμολόγησή τους με ακρίβεια, προκειμένου να βελτιώσετε την απόδοση και να διευκολύνετε τη μετέπειτα συντήρηση.
