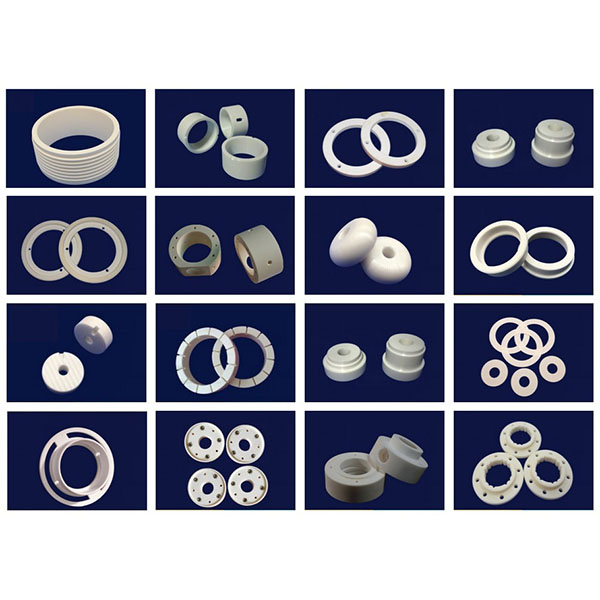

Κατεργασία κεραμικών δακτυλίων με CNC για εξαρτήματα υψηλής απόδοσης

Με εξειδικευμένα εργαλεία μηχανών, διαμαντένια εργαλεία και ώριμες διαδικασίες, επιτυγχάνουμε ακριβή διαμόρφωση, χαμηλούς συντελεστές τριβής και εξαιρετική αντοχή στη φθορά και τη διάβρωση, προσαρμοσμένα στην υψηλή σκληρότητα και ευθραυστότητα των κεραμικών υλικών. Αυτές οι δυνατότητες καθιστούν τα προϊόντα μας ευρέως εφαρμόσιμα σε δακτυλίους ρουλεμάν, έδρες βαλβίδων, δακτυλίους αισθητήρων, ροδέλες στεγανοποίησης και διάφορα δακτυλιοειδή εξαρτήματα που λειτουργούν σε συνθήκες υψηλής θερμοκρασίας, υψηλής φθοράς ή διάβρωσης.

Εξοπλισμός και εργαλεία:

1. Μηχανήματα και ακαμψία: Εξοπλισμένοι με τόρνους CNC υψηλής ακαμψίας, κέντρα κατεργασίας CNC τριών και πέντε αξόνων, εσωτερικούς και εξωτερικούς κυλινδρικούς τροχούς, μηχανές λείανσης, μηχανές ακριβείας σύνθετης κατεργασίας και εξειδικευμένο εξοπλισμό κατεργασίας μικροακρίβειας για την κάλυψη των απαιτήσεων ακρίβειας σύσφιξης, τοποθέτησης και επαναληψιμότητας για εξαρτήματα δακτυλίων μικρής διαμέτρου, υψηλής αναλογίας διαμέτρου προς πάχος και λεπτού τοιχώματος.
2. Εργαλεία και αναλώσιμα: Χρησιμοποιώντας διαμαντένια εργαλεία εσωτερικής και εξωτερικής τόρνευσης, διαμαντένιες φρέζες, διαμαντένιους τροχούς λείανσης, εργαλεία με εξαιρετικά σκληρή επίστρωση και αναλώσιμα λεπτής λείανσης, βελτιστοποιούμε τη γεωμετρία των εργαλείων και τις παραμέτρους κοπής/λείανσης για κεραμικά, ώστε να μειώσουμε τους κινδύνους θραύσης, ρωγμών και θερμικής βλάβης.
3. Βοηθητικός εξοπλισμός: Άξονες υψηλής ακρίβειας, εξαρτήματα με έλεγχο θερμοκρασίας, συστήματα ψύξης εξαιρετικά υψηλής πίεσης και φίλτρα σωματιδίων, συσκευές καταστολής κραδασμών και ειδικά εξαρτήματα (μανδρέλια, μανίκια, ελαστικές συσκευές εντοπισμού) για τη διασφάλιση της σταθερότητας της κατεργασίας και της ακεραιότητας της επιφάνειας.

Κύριες μέθοδοι κατεργασίας για την κατεργασία κεραμικών δακτυλίων με CNC:

1. Ακριβής τόρνευση και εσωτερική/εξωτερική διάτρηση: Χρησιμοποιείται για τον καθορισμό δεδομένων σε ακατέργαστα τεμάχια, ομόκεντρο εντοπισμό και ημιτελική φινίρισμα για να εξασφαλιστεί η ευθυγράμμιση των εσωτερικών και εξωτερικών αξόνων και η συμμόρφωση των δεδομένων της ακραίας επιφάνειας.
2. Εσωτερική και εξωτερική λείανση και στίλβωση: Χρησιμοποιούνται διαδικασίες λείανσης με διαμάντι και λείανσης με λεπτή στίλβωση για την επίτευξη αυστηρών ακτινικών ανοχών και χαμηλής τραχύτητας επιφάνειας, ικανοποιώντας τις απαιτήσεις για κυλινδρικές ή ολισθαίνουσες προσαρμογές.
3. Κατεργασία με υπερηχητική δόνηση (USM) και εξαιρετικά λεπτή λείανση: Μειώνουν τις δυνάμεις κοπής και καταστέλλουν την εξάπλωση ρωγμών, ιδιαίτερα κατάλληλες για λεπτούς τοίχους ή εξαιρετικά εύθραυστες κεραμικές δακτυλιοειδείς δομές.
4. EDM και μικροκατεργασία: Για τοπική διαμόρφωση και κοπή σύνθετων γεωμετριών, εσωτερικών/εξωτερικών αυλακώσεων, εντοπισμό αυλακώσεων ή πολύ μικρών οπών.
5. Γυάλισμα και χημικό μηχανικό γυάλισμα (CMP): Δημιουργεί φινιρίσματα καθρέφτη σε επιφάνειες στεγανοποίησης ή επιφάνειες ολίσθησης για τη μείωση της τριβής και τη βελτίωση της στεγανοποίησης και της διάρκειας ζωής.

Ψύξη, απομάκρυνση ρινισμάτων και στερέωση:

1. Στρατηγικές ψύξης: Χρησιμοποιήστε ελεγχόμενη ψύξη και φιλτραρισμένα λιπαντικά, σε συνδυασμό με εξαρτήματα ελέγχου θερμοκρασίας ή κυκλοφορία ψύξης, για να αποφύγετε την τοπική αύξηση της θερμοκρασίας που θα μπορούσε να προκαλέσει θερμική καταπόνηση και διαστατική μετατόπιση.
2. Απομάκρυνση και καθαρισμός ρινισμάτων: Βελτιστοποιήστε τις διαδρομές εργαλείων και τα κανάλια απομάκρυνσης ρινισμάτων για δακτυλιοειδή εξαρτήματα, σε συνδυασμό με υπερηχητικό και υψηλής πίεσης καθαρισμό, εκτόξευση αέρα και διαδικασίες αφαίρεσης ρινισμάτων με κενό, για να αποτρέψετε την ενσωμάτωση σωματιδίων στις επιφάνειες σύζευξης ή στεγανοποίησης που θα επηρέαζαν την απόδοση.
3. Λύσεις στερέωσης: Προσαρμοσμένοι άξονες, συγκεντρωτικά εξαρτήματα στερέωσης, ελαστική σύσφιξη και σχέδια στήριξης πολλαπλών σημείων για τη διασφάλιση της σταθερότητας και την αποφυγή παραμόρφωσης λεπτών τοιχωμάτων ή λεπτών δακτυλιοειδών εξαρτημάτων κατά τη διάρκεια της κατεργασίας.

Επεξεργάσιμα υλικά και τυπικές εφαρμογές για την κατεργασία κεραμικών δακτυλίων με CNC:

1. Τυπικά υλικά: Αλουμίνα (Al2O3), νιτρίδιο πυριτίου (Si3N4), καρβίδιο πυριτίου (SiC), νιτρίδιο αλουμινίου (AlN), λειτουργικά κεραμικά σύνθετα υλικά και επικαλυμμένα κεραμικά.
2. Τυπικές εφαρμογές: Δαχτυλίδια ρουλεμάν, δαχτυλίδια εδρών βαλβίδων, δαχτυλίδια στεγανοποίησης, δαχτυλίδια εντοπισμού, εξαρτήματα δαχτυλιδιών ελέγχου και μέτρησης υγρών, δαχτυλίδια προστασίας αισθητήρων, δακτυλιοειδή εξαρτήματα ανθεκτικά στη φθορά και τη διάβρωση για ημιαγωγούς και χημικό εξοπλισμό, καθώς και δαχτυλίδια υψηλής ακρίβειας για ιατρικά και αναλυτικά όργανα.

Συστάσεις σχεδιασμού και παράγοντες κατασκευής:

1. Πάχος τοιχώματος και σχεδιασμός διατομής: Αποφύγετε υπερβολικά λεπτά τοιχώματα και υπερβολικές αναλογίες εσωτερικής/εξωτερικής διαμέτρου. Όταν είναι απαραίτητο, διατηρήστε περιοχές σύσφιξης/στήριξης ή προσθέστε δακτυλιοειδείς νευρώσεις ενίσχυσης κατά τη φάση του σχεδιασμού, προκειμένου να βελτιώσετε την κατασκευασιμότητα και την αξιοπιστία κατά τη χρήση.
2. Στρογγυλεμένες γωνίες και λοξοτμήσεις: Προβλέψτε κατάλληλες στρογγυλεμένες γωνίες ή λοξοτμήσεις στα εσωτερικά/εξωτερικά ανοίγματα, στις ακραίες επιφάνειες και στις ακμές επαφής, για να μειώσετε τις συγκεντρώσεις τάσεων και να διευκολύνετε τη μηχανική κατεργασία και τη συναρμολόγηση.
3. Παράλειψη και ανοχές προσαρμογής: Προσδιορίστε με σαφήνεια τις παραλείψεις κατεργασίας και τις ανοχές προσαρμογής. Οι κρίσιμες επιφάνειες στεγανοποίησης ή κύλισης πρέπει να διατηρούν αφαιρούμενο απόθεμα για τελική φινίρισμα και ρύθμιση.
4. Μορφωμένη κατεργασία: Για δακτυλίους πολύ μεγάλης διαμέτρου ή εξαιρετικά μεγάλου μήκους, εξετάστε το ενδεχόμενο τμηματικής κατεργασίας και αρμών συναρμολόγησης ακριβείας για τη μείωση του κινδύνου θραύσης και τη διευκόλυνση της επιθεώρησης και της μεταφοράς.
