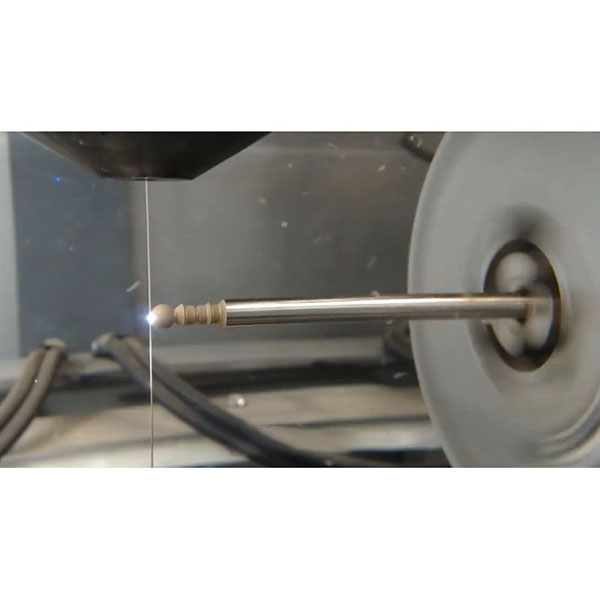

Ακριβής κοπή με CNC wire EDM για αυστηρές ανοχές

Η ηλεκτροδιάβρωση με σύρμα CNC ελέγχεται εξ ολοκλήρου από αριθμητικά προγράμματα, επιτρέποντας πολύπλοκα περιγράμματα, υψηλή ακρίβεια και κοπή με στενό κόψιμο. Είναι ιδιαίτερα κατάλληλη για σκληρά υλικά όπως σκληρυμένος χάλυβας, καρβίδιο τσιμέντου, κράματα τιτανίου και κράματα με βάση το νικέλιο. Σε σύγκριση με την κοπή με λέιζερ, υδροβολέα ή μηχανική κοπή, η ηλεκτροδιάβρωση με σύρμα παράγει μια μικρή ζώνη που επηρεάζεται από τη θερμότητα, χαμηλή τάση και ελάχιστη παραμόρφωση, καθιστώντας την κατάλληλη για καλούπια ακριβείας και εξαρτήματα υψηλής ακρίβειας.

Εφαρμόσιμα υλικά και τύποι τεμαχίων για CNC EDM με σύρμα

1. Υλικά: χάλυβες εργαλείων (π.χ. SKD11, H13, S136), σκληρυμένοι χάλυβες, καρβίδιο τσιμέντου (καρβίδιο βολφραμίου), ανοξείδωτος χάλυβας, κράματα τιτανίου, κράματα με βάση το νικέλιο, κράματα χαλκού, αγώγιμα κεραμικά κ.λπ.
2. Εργαλεία: κοπτικά άκρα και ένθετα, εξαρτήματα διαχωρισμού κοιλοτήτων, εξαρτήματα ακριβείας, εξαρτήματα με πολύπλοκα επίπεδα περιγράμματα, εξαρτήματα με λεπτούς τοίχους και μικροχαρακτηριστικά, οπές ακριβείας και εξαρτήματα με στενά κοψίματα.

Εξοπλισμός, σύρμα και διηλεκτρικό υλικό για CNC wire EDM:

1. Τύποι μηχανών: αργή ηλεκτροδιάβρωση με σύρμα (υψηλή ακρίβεια, ανώτερη ποιότητα επιφάνειας, κατάλληλη για καλούπια και εξαρτήματα ακριβείας) · γρήγορη ηλεκτροδιάβρωση με σύρμα (υψηλότερη απόδοση, χαμηλότερο κόστος, κατάλληλη για εξαρτήματα γενικής ακρίβειας).
2. Σύρμα: σύρμα ορείχαλκου, σύρμα ορείχαλκου με επικάλυψη, σύρμα μολυβδαινίου. Η επιλογή εξαρτάται από την ταχύτητα κοπής, την ακρίβεια, τις απαιτήσεις επιφάνειας και το κόστος.
3. Διηλεκτρικό (υγρό εργασίας): κυρίως απιονισμένο νερό (DI νερό), που απαιτεί σταθερή αγωγιμότητα και καθαρότητα. Χρησιμοποιείται με συστήματα φιλτραρίσματος για να διατηρείται καθαρό το κενό και να εξασφαλίζεται η ομαλή απομάκρυνση των υπολειμμάτων.
4. Τροφοδοσία και έκπλυση: κατευθυνόμενη έκπλυση από άνω/κάτω ακροφύσια για την άμεση απομάκρυνση των προϊόντων διάβρωσης και τη μείωση των βραχυκυκλωμάτων και των σημάτων καλωδίων.

Παράμετροι διεργασίας και ροή εργασίας αναφοράς για CNC wire EDM:

1. Επανεξέταση διαδικασίας: επιβεβαίωση υλικού, σκληρότητας, ακρίβειας περιγράμματος, στόχων τραχύτητας επιφάνειας, απαιτήσεων αιχμηρών γωνιών/στενών εγκοπών και χρόνου παράδοσης.
2. Προγραμματισμός και σχεδιασμός διαδρομής: ρύθμιση της κύριας κοπής και της δεύτερης/τρίτης κοπής αποκόλλησης με βάση το περίγραμμα και το περιθώριο. Βελτιστοποίηση των θέσεων εισόδου/εξόδου και της θέσης της αρχικής οπής για την αποφυγή συγκέντρωσης τάσεων και σημαδιών.
3. Στερέωση και ευθυγράμμιση: εξασφάλιση της επιπεδότητας του τεμαχίου και σταθερών δεδομένων. Ρύθμιση της τάσης του σύρματος και της κατάστασης του κυλίνδρου οδήγησης για τον έλεγχο των κραδασμών και της μετατόπισης του σύρματος.
4. Αρχική κοπή (χοντροκοπή): υψηλότερη ενέργεια εκφόρτισης και προώθηση για γρήγορο σχηματισμό του περιγράμματος. Αφήστε ένα μικρό περιθώριο για τις κοπές επιπέδωσης.
5. Κοπή επιφάνειας (τελικές κοπές): μείωση της ενέργειας εκφόρτισης και βελτίωση της σταθερότητας για την εξάλειψη της υφής και των σφαλμάτων της χονδροκοπής, βελτιώνοντας τις διαστάσεις και την ποιότητα της επιφάνειας.
6. Καθαρισμός και απογρέζωμα (η ηλεκτροδιάβρωση με σύρμα γενικά δεν παράγει παραδοσιακά γρέζια, αλλά τα προϊόντα διάβρωσης πρέπει να καθαρίζονται): καθαρίστε τις κατεργασμένες επιφάνειες και κοιλότητες. Εκτελέστε ελαφρύ γυάλισμα ή πρόληψη σκουριάς, εάν χρειάζεται.
7. Επιθεώρηση και αρχεία: επιθεωρήστε τις διαστάσεις, το σχήμα και την τραχύτητα της επιφάνειας. Καταγράψτε τις παραμέτρους και τα δεδομένα παρτίδας για ιχνηλασιμότητα και έλεγχο της συνέπειας μεταξύ των παρτίδων.

Βασικά τεχνικά σημεία για την ηλεκτροδιάβρωση με σύρμα CNC:

1. Σταθερότητα εκφόρτισης: έλεγχος παραμέτρων παλμού (κορυφαίο ρεύμα, πλάτος παλμού, τάση διακένου) και πίεσης έκπλυσης για τη μείωση των βραχυκυκλωμάτων και των σπασιμάτων καλωδίων.
2. Τάση και καθοδήγηση σύρματος: κατάλληλη τάση και καλή κατάσταση του κυλίνδρου καθοδήγησης για την αποφυγή δόνησης του σύρματος και υπερκοπής γωνιών. Μείωση της ταχύτητας και βελτιστοποίηση της αντιστάθμισης σε αιχμηρές γωνίες.
3. Έλεγχος διακένου: διατήρηση σταθερού διακένου κατεργασίας και καθαρού διηλεκτρικού για την άμεση απομάκρυνση των υπολειμμάτων διάβρωσης και την αποφυγή εναποθέσεων άνθρακα και σημάτων καλωδίου.
4. Στρατηγικές δεύτερης και τρίτης επιφανειακής κοπής: επιλογή διαφορετικών ενεργειών και ταχυτήτων ανάλογα με την επιθυμητή τραχύτητα και ακρίβεια. Οι κοινές επιφανειακές κοπές μειώνουν σημαντικά το Ra και το σφάλμα προφίλ.
5. Θερμικές και υλικές επιδράσεις: χρησιμοποιήστε περάσματα φινιρίσματος χαμηλής ενέργειας για σκληρά καρβίδια και πολύ σκληρά υλικά για να μειώσετε τον κίνδυνο μικρορωγμών. Εξασφαλίστε τη σωστή στερέωση και τον έλεγχο της ενέργειας για εξαρτήματα με λεπτούς τοίχους.

Συνηθισμένα σενάρια εφαρμογής:

1. Κατασκευή καλουπιών: άκρες καλουπιών διάτρησης, τμηματοποίηση καλουπιών/διατρητικών, περιγράμματα ακριβείας ενθέτων κοιλοτήτων.
2. Μηχανική ακριβείας και ηλεκτρονικά: σύνθετα 2D περιγράμματα, μικροσκοπικές στενές σχισμές, αγώγιμες μικροδομές.
3. Αεροδιαστημική και ιατρική: σύνθετα περιγράμματα και εξαρτήματα στενής κοπής σε σκληρά υλικά.
4. Διατάξεις και εξαρτήματα: εντοπισμός εξαρτημάτων, συγκράτηση συγκροτημάτων, κοπή πλακών ακριβείας.

Σύγκριση της CNC wire EDM με άλλες μεθόδους κοπής:

1. Κοπή με λέιζερ: αποτελεσματική και γρήγορη, αλλά ο έλεγχος των θερμικών επιδράσεων και των γρέζων σε γωνίες υψηλής ακρίβειας/στενές εγκοπές είναι κατώτερος από την ηλεκτροδιάβρωση με σύρμα. Η ηλεκτροδιάβρωση με σύρμα είναι καλύτερη για σκληρά υλικά και περιγράμματα ακριβείας.
2. Κοπή με υδροβολέα: ευρεία προσαρμοστικότητα υλικών και χωρίς θερμικές επιδράσεις, αλλά όχι τόσο ικανή όσο η ηλεκτροδιάβρωση με σύρμα για μικροχαρακτηριστικά και περιγράμματα εξαιρετικά υψηλής ακρίβειας. Η ποιότητα της επιφάνειας και τα μικροχαρακτηριστικά περιορίζονται από τη διάμετρο του πίδακα.
3. Μηχανική φρεζάρισμα/πριόνισμα: υψηλοί ρυθμοί αφαίρεσης και κατάλληλο για χοντροκοπή και δομικά μέρη, αλλά δύσκολο να επιτευχθούν οι στενές εγκοπές και οι ακμές υψηλής ακρίβειας που είναι χαρακτηριστικές της ηλεκτροδιάβρωσης με σύρμα.
