προσαρμοσμένα καλούπια έγχυσης για πλαστικά εξαρτήματα αυτοκινήτων

Τα εξατομικευμένα καλούπια έγχυσης είναι κατάλληλα για πίνακες οργάνων, πάνελ επένδυσης θυρών, κεντρικές κονσόλες, γρίλιες προφυλακτήρα, πτερύγια ανεμιστήρα ψύξης, κλιπ καλωδίων, βραχίονες και μια ποικιλία τεχνικών πλαστικών εξαρτημάτων. Εστιάζουμε στην διαστατική συνέπεια, την αξιοπιστία, την ποιότητα της επιφάνειας και τη σταθερότητα της παραγωγής, καλύπτοντας την πλήρη ικανότητα παράδοσης από την επικύρωση δειγμάτων έως την παραγωγή μεγάλου όγκου.

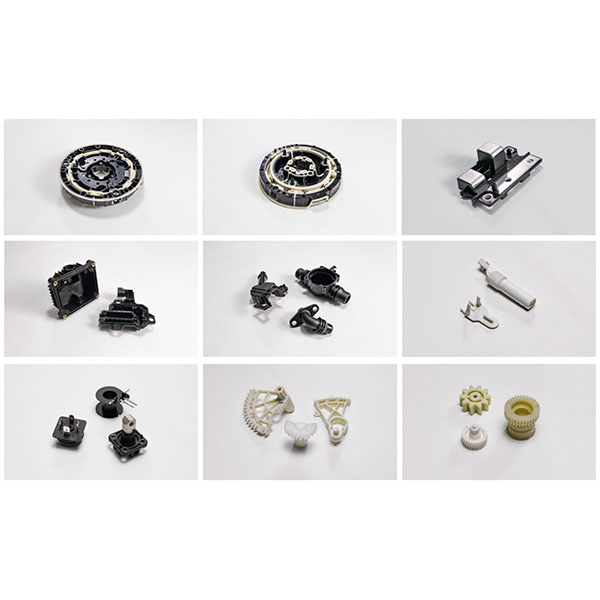

Εφαρμοστέοι τύποι εξαρτημάτων:

1. Εξαρτήματα εμφάνισης: διακοσμητικά ταμπλό οργάνων, διακοσμητικά πάνελ θυρών, κεντρικά υποβραχιόνια, διακοσμητικά καλύμματα και γρίλιες.
2. Δομικά εξαρτήματα: βραχίονες, συνδετήρες, πλαίσια και βάσεις στήριξης.
3. Λειτουργικά εξαρτήματα: πτερύγια ανεμιστήρα, οδηγοί ροής, αγωγοί εξαερισμού και συγκροτήματα εισαγωγής.
4. Συνδέσεις και κλιπ: κλιπ καλωδίων, συνδετήρες, οδηγοί και πριτσινωτά εξαρτήματα.
5. Εξαρτήματα ακριβείας: βάσεις αισθητήρων, δακτύλιοι οδήγησης, γρανάζια και ολισθητήρες.

Κοινά υλικά και χαρακτηριστικά:

1. PP, PP, GF: ελαφρύ, ανθεκτικό σε χημικά, χαμηλού κόστους, κατάλληλο για εξαρτήματα εμφάνισης και δομικά εξαρτήματα.
2. ABS, PC, PC+ABS: εύκολο φινίρισμα, υψηλή αντοχή σε κρούση, χρησιμοποιείται συνήθως για εσωτερικά και εξωτερικά εξαρτήματα.
3. PA (νάιλον): ανθεκτικό στη φθορά, ανθεκτικό στη θερμοκρασία, υψηλής αντοχής, κατάλληλο για φέροντα και κινούμενα εξαρτήματα.
4. POM, PBT: χαμηλή τριβή, διαστασιακή σταθερότητα, χρησιμοποιούνται συνήθως για εξαρτήματα ακριβείας.
5. TPE, TPU: χρησιμοποιούνται για διαδικασίες υπερπλήρωσης για καλύμματα απαλής αφής ή εξαρτήματα στεγανοποίησης.
6. Τροποποίηση υλικού: γέμισμα με γυαλί, επιβράδυνση φλόγας, αντοχή στην υπεριώδη ακτινοβολία, αντιβακτηριδιακή δράση κ.λπ., σύμφωνα με τις απαιτήσεις του πελάτη.

Βασικά σημεία σχεδιασμού καλουπιού:

1. Κοιλότητες και γραμμές διαχωρισμού: Σχεδιάστε λογικά τις γραμμές διαχωρισμού και τις δομές των κοιλοτήτων για να εξισορροπήσετε την αόρατη εμφάνιση και την εύκολη αποκόλληση, εξασφαλίζοντας τη διαστατική ακρίβεια των επιφανειών συναρμολόγησης.
2. Σύστημα ψύξης: Χρησιμοποιήστε ισορροπημένη ψύξη πολλαπλών κυκλωμάτων και βελτιστοποιήστε την ψύξη για περιοχές με διακύμανση πάχους, ώστε να μειώσετε τη στρέβλωση και να συντομεύσετε τους κύκλους.
3. Συστήματα πύλης και θερμού καναλιού: Επιλέξτε τύπους πύλης και συστήματα θερμού καναλιού με βάση τη γεωμετρία του εξαρτήματος και τον όγκο παραγωγής, για να μειώσετε τα απόβλητα και τις δευτερεύουσες εργασίες.
4. Νευρώσεις και δομική διάταξη: Διατάξτε τις νευρώσεις, τις στρογγυλεμένες ακμές και τις περιοχές με πάχος με λογικό τρόπο, ώστε να αυξήσετε την αντοχή και να αποφύγετε τη συγκέντρωση τάσεων.
5. Ενθέματα και ανοχές για συναρμολόγηση: Κρατήστε οπές τοποθέτησης ενθεμάτων, θέσεις προεξοχών και αντιστάθμιση ανοχής στο σχεδιασμό του καλουπιού για να διευκολύνετε την ενσωμάτωση στο καλούπι ή τη συναρμολόγηση μετά την κατασκευή.
6. Υφή επιφάνειας και προσαρμογή επίστρωσης: Υποστηρίξτε τη στίλβωση, την υφή, τις θέσεις μεταξοτυπίας, την επιμετάλλωση και τη βαφή διατηρώντας τα αντίστοιχα περιθώρια διαδικασίας.

Ροή διαδικασίας μηχανικής κατεργασίας και χύτευσης με έγχυση:

1. Αναθεώρηση σχεδιασμού: Διεξαγωγή αξιολόγησης κατασκευασιμότητας (DFM) με βάση τα σχέδια των εξαρτημάτων, τα υλικά, τις μηχανικές απαιτήσεις και τους στόχους κόστους.
2. Ανάλυση ροής καλουπιού: Χρησιμοποιήστε το Moldflow και άλλα εργαλεία προσομοίωσης για να βελτιστοποιήσετε τις στρατηγικές πύλης, ψύξης και συσκευασίας, μειώνοντας τον αριθμό των δοκιμών καλουπιού.
3. Κατεργασία ακριβείας: Κατεργασία CNC, EDM, κατεργασία με σύρμα EDM, επεξεργασία επιφάνειας και κατεργασία ενθέτων για τη διασφάλιση της προσαρμογής και της μακροζωίας του καλουπιού.
4. Δοκιμές καλουπιού και επικύρωση διαδικασίας: Επικύρωση πλήρωσης, στρέβλωσης, διαστάσεων και επιφάνειας κατά τη διάρκεια της δοκιμαστικής χύτευσης, προσαρμογή παραμέτρων διαδικασίας και παραγωγή εκθέσεων πρώτου προϊόντος.
5. Μαζική παραγωγή: Καθορισμός σταθερών παραμέτρων διαδικασίας, επιθεώρηση σε απευθείας σύνδεση και καταγραφή δεδομένων SPC για τη διασφάλιση της συνέπειας μεταξύ των παρτίδων.
