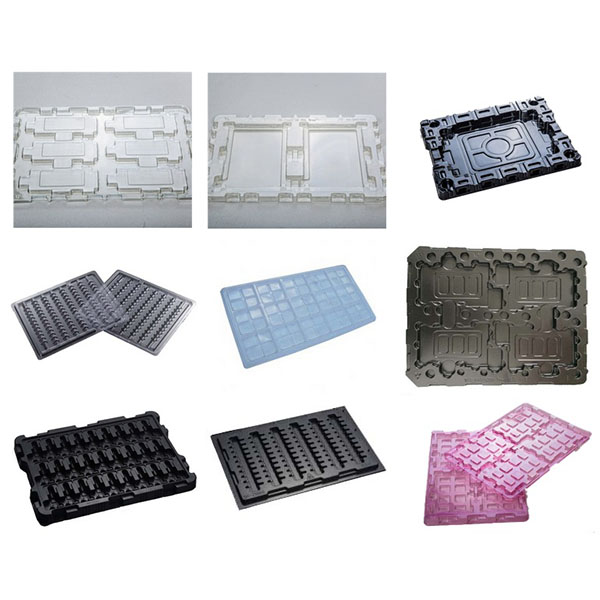

Δίσκος ασφαλής για ESD, διαμορφωμένος με κενό αέρα

Δίσκος ασφαλής από ηλεκτροστατικές εκκενώσεις (ESD) για ηλεκτρονικές συσκευασίες

Οι δίσκοι ασφαλείς έναντι ηλεκτροστατικών εκκενώσεων (ESD) που έχουν διαμορφωθεί με τη μέθοδο της κενού αέρος χρησιμοποιούνται για την προστασία και τη σωστή τοποθέτηση ηλεκτρονικών εξαρτημάτων, ημιαγωγών, μονάδων ακριβείας και άλλων προϊόντων ευαίσθητων στις ηλεκτροστατικές εκκενώσεις.

Περιγραφή

Με την εφαρμογή αντιστατικών συνθέσεων ή σύνθετων αντιστατικών στρωμάτων σε λεπτά θερμοπλαστικά φύλλα και σε συνδυασμό με διαδικασίες διαμόρφωσης υπό κενό, μπορούν να κατασκευαστούν γρήγορα δίσκοι διαμορφωμένοι υπό κενό με καλή αντιστατική προστασία, ακριβή χαρακτηριστικά εντοπισμού και δομές απορρόφησης κραδασμών, κατάλληλοι για συσκευασία, αποθήκευση, μεταφορά και οργάνωση γραμμών παραγωγής.

Εφαρμόσιμα υλικά:

  1. Κοινά βασικά υλικά: θερμοπλαστικά φύλλα όπως PET, PS, HIPS, ABS, PVC, PP κ.λπ., επεξεργασμένα για αντιστατική απόδοση ή συνθετικά με αντιστατικά πρόσθετα.
  2. Λειτουργικά σύνθετα φύλλα: φύλλα πολλαπλών στρωμάτων με αντιστατικά στρώματα εφαρμοσμένα στην επιφάνεια ή συν-εξωθημένα, ή ενσωματωμένα αγώγιμα/αποσβεστικά σύνθετα υλικά για την κάλυψη διαφορετικών απαιτήσεων επιφανειακής αντίστασης και αποσβεστικότητας.
  3. Προδιαγραφές υλικών: τα υλικά μπορούν να επιλεγούν ώστε να πληρούν διαφορετικά επίπεδα αντίστασης όγκου/επιφάνειας σύμφωνα με τις απαιτήσεις του πελάτη (για παράδειγμα, σύμφωνα με τις οδηγίες ESD S20.20 ή τα πρότυπα που καθορίζονται από τον πελάτη).

Πλεονεκτήματα και χαρακτηριστικά:

  1. Αποτελεσματική προστασία ESD: οι επιφάνειες παρέχουν καλές ιδιότητες διάχυσης για τη μείωση του κινδύνου ζημιάς από ηλεκτροστατική εκφόρτιση (ESD) σε ευαίσθητα εξαρτήματα.
  2. Ακριβής τοποθέτηση και προστασία: οι εσοχές και οι δομές στήριξης μπορούν να προσαρμοστούν στα περιγράμματα του προϊόντος για να εξασφαλίσουν σταθερότητα και απορρόφηση των κραδασμών κατά τη μεταφορά και τη συναρμολόγηση.
  3. Πλεονεκτήματα κόστους και χρόνου παράδοσης: σε σύγκριση με τη χύτευση με έγχυση, οι δίσκοι που σχηματίζονται με κενό αέρα απαιτούν χαμηλότερη επένδυση σε καλούπια και προσφέρουν μικρότερο χρόνο παράδοσης δειγμάτων και μικρών έως μεσαίων παρτίδων, καθιστώντας τους κατάλληλους για επαναλήψεις και μικρές έως μεσαίες παραγωγές.
  4. Ενσωμάτωση της επισήμανσης και της ιχνηλασιμότητας: υποστηρίζει τη μεταξοτυπία ή την κωδικοποίηση με inkjet για τη διαχείριση παρτίδων και την αυτοματοποιημένη αναγνώριση.
  5. Ανακυκλώσιμες και φιλικές προς το περιβάλλον επιλογές: μπορούν να υιοθετηθούν ανακυκλώσιμα υλικά και προγράμματα επιστροφής/ανακύκλωσης για την υποστήριξη στρατηγικών πράσινης συσκευασίας.

Τυπικά σενάρια εφαρμογής για δίσκους διαμορφωμένους με κενό αέρα που είναι ασφαλείς από ηλεκτροστατικές εκκενώσεις (ESD):

  1. Συσκευασία και χειρισμός ηλεκτρονικών εξαρτημάτων: δίσκοι και διαχωριστικά για ευαίσθητα εξαρτήματα όπως IC, μονάδες, αισθητήρες, συνδετήρες κ.λπ.
  2. Σταθμοί γραμμής παραγωγής και εξαρτήματα συναρμολόγησης: αντιστατικοί δίσκοι που χρησιμοποιούνται για τη μεταφορά, τη συλλογή και την τροφοδοσία εξαρτημάτων σε γραμμές παραγωγής.
  3. Προστασία κατά την αποθήκευση και τη μεταφορά: αντιστατικές επενδύσεις μεταφοράς που χρησιμοποιούνται με εξωτερικά χαρτοκιβώτια για την παροχή ολοκληρωμένης προστασίας για εξαρτήματα ακριβείας.
  4. Δίσκοι προβολής και δοκιμής ηλεκτρονικών προϊόντων: αντιστατικοί δίσκοι που χρησιμοποιούνται για δοκιμές, γήρανση ή εφαρμογές προβολής.
