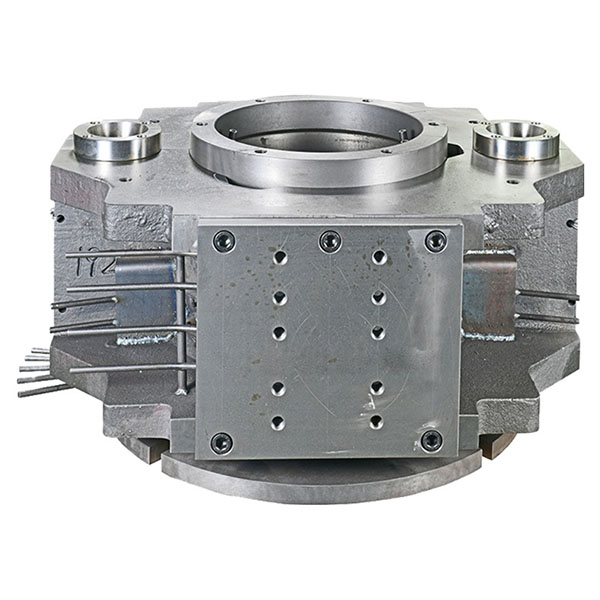

καλούπια χύτευσης με βαρύτητα για σύνθετα μεταλλικά συγκροτήματα

Τα καλούπια χύτευσης με βαρύτητα έχουν σχεδιαστεί και κατασκευαστεί ειδικά για τη διαδικασία χύτευσης με βαρύτητα και είναι κατάλληλα για μικρή έως μεσαία και μαζική παραγωγή κραμάτων όπως αλουμίνιο, χαλκός, μαγνήσιο και ψευδάργυρος.

Κύρια χαρακτηριστικά της χύτευσης με βαρύτητα:

1. Υψηλή διαστατική σταθερότητα: Μέσω διαδικασιών ακριβείας κατεργασίας και θερμικής επεξεργασίας, τα καλούπια διατηρούν σταθερές διαστάσεις κοιλότητας και γεωμετρική ακρίβεια κατά τη διάρκεια επαναλαμβανόμενων χυτεύσεων, διευκολύνοντας την αναπαραγώγιμη παραγωγή.
2. Εξαιρετική θερμική αγωγιμότητα και έλεγχος ψύξης: Το υλικό του καλουπιού και ο σχεδιασμός ψύξης επιτρέπουν ομοιόμορφη στερεοποίηση, μειώνοντας τον κίνδυνο συρρίκνωσης των κοιλοτήτων, των κοιλοτήτων και των ελαττωμάτων που σχετίζονται με την εσωτερική τάση.
3. Αντοχή στη φθορά και τη διάβρωση: Οι επιφάνειες υποβάλλονται σε επεξεργασία με νιτρίδωση, ενανθράκωση ή ανθεκτικά στη φθορά επιχρίσματα για να παρατείνουν τη διάρκεια ζωής του καλουπιού και να μειώσουν τη συχνότητα συντήρησης.
4. Σχεδιασμός με γνώμονα τη συντηρησιμότητα: Οι δομές των καλουπιών έχουν σχεδιαστεί για εύκολη αντικατάσταση των εξαρτημάτων που υπόκεινται σε φθορά (όπως πυρήνες, δακτύλιοι και συγκροτήματα διαύλων), μειώνοντας τον χρόνο διακοπής λειτουργίας και ελέγχοντας τα λειτουργικά κόστη.
5. Ευελιξία και δυνατότητα τροποποίησης: Υποστήριξη για μικρές τροποποιήσεις κοιλοτήτων, ρυθμίσεις πυρήνων και βελτιστοποίηση ψυχρών καναλιών/συστημάτων, επιτρέποντας γρήγορη επανάληψη με βάση τα αποτελέσματα των δοκιμών χύτευσης.

Δομή καλουπιού και επιλογή υλικών:

1. Κοινά υλικά: Χάλυβες καλουπιού υψηλής αντοχής, προδιαμορφωμένος χυτοσίδηρος ανθεκτικός στη θερμότητα ή εξειδικευμένοι κράματα χάλυβα επιλέγονται ανάλογα με τον όγκο παραγωγής, τον τύπο κράματος και τις απαιτήσεις της διαδικασίας.
2. Σχεδιασμός δομής: Λογικές επιφάνειες διαχωρισμού, συστήματα διαύλων και ανυψωτικών σωλήνων, σχεδιασμός καναλιών εξαερισμού και υπερχείλισης, σε συνδυασμό με νευρώσεις ενίσχυσης καλουπιού και πείρους εντοπισμού, εξασφαλίζουν ομαλή πλήρωση και αξιόπιστο κλείσιμο καλουπιού.
3. Σύστημα ψύξης: Οι διατάξεις κυκλωμάτων ψύξης με νερό ή λάδι βελτιστοποιούνται ανάλογα με το σχήμα της κοιλότητας και τις ανάγκες στερεοποίησης, υποστηρίζοντας την τοπική ταχεία ψύξη ή τον έλεγχο της μόνωσης.

Διαδικασίες κατασκευής καλουπιών:

1. Κατεργασία ακριβείας: Χρησιμοποιούνται διαδικασίες φρεζαρίσματος CNC, ηλεκτροδιάβρωσης με σύρμα, ηλεκτροδιάβρωσης με σπινθήρα (EDM) και λείανσης ακριβείας για να εξασφαλιστεί υψηλή ακρίβεια των κοιλοτήτων του καλουπιού και των επιφανειών εντοπισμού.
2. Θερμική επεξεργασία και σκλήρυνση: Εφαρμόζεται κατάλληλη θερμική επεξεργασία για την ανακούφιση των εσωτερικών τάσεων και την αύξηση της αντοχής στην κόπωση, εξασφαλίζοντας μακροπρόθεσμη σταθερότητα του καλουπιού.
3. Επεξεργασία επιφανειών: Ανάλογα με τις συνθήκες λειτουργίας, επιλέγονται διαδικασίες νιτρίδωσης, σκληρής επιχρωμίωσης ή ενίσχυσης επιφανειών με κεραμικό/θερμικό ψεκασμό για την ενίσχυση της αντοχής στην προσκόλληση, τη φθορά και τη διάβρωση.

Τυπικά σενάρια εφαρμογής:

Τα καλούπια χύτευσης με βαρύτητα χρησιμοποιούνται ευρέως για τη μαζική παραγωγή εξαρτημάτων αυτοκινήτων, σωμάτων αντλιών και βαλβίδων, ψύκτρων φωτισμού, δομικών βραχιόνων, περιβλημάτων οργάνων και διαφόρων μεσαίων έως μεγάλων μεταλλικών εξαρτημάτων, και είναι κατάλληλα για προϊόντα με υψηλές απαιτήσεις ως προς τη διαστατική συνέπεια και την ποιότητα της επιφάνειας.
