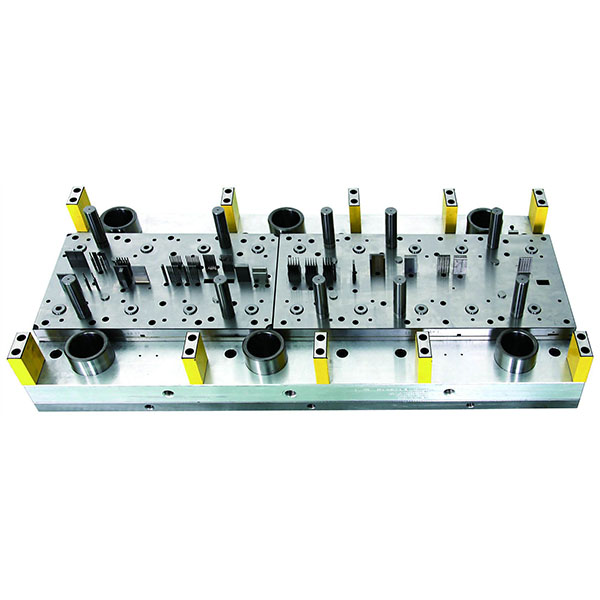

καλούπι υψηλής ταχύτητας για ακριβή παραγωγή μεγάλου όγκου

Τα καλούπια υψηλής ταχύτητας είναι βελτιστοποιημένα ως προς τη δομική ακαμψία, την αντοχή στη φθορά, τη λίπανση και τον σχεδιασμό απομάκρυνσης των ρινισμάτων, ώστε να εξασφαλίζουν ακρίβεια διαστάσεων, ποιότητα επιφάνειας και μεγάλη διάρκεια ζωής σε συνθήκες σφράγισης υψηλής ταχύτητας, και χρησιμοποιούνται συνήθως για την παραγωγή ηλεκτρονικών περιβλημάτων, πινάκων συσκευών, μικρών εξαρτημάτων αυτοκινήτων και άλλων εξαρτημάτων μεγάλου όγκου.

Κύρια χαρακτηριστικά των καλουπιών υψηλής ταχύτητας:

1. υψηλής ταχύτητας παραγωγή: το καλούπι έχει σχεδιαστεί σε συνδυασμό με συστήματα τροφοδοσίας και πρέσες ώστε να ταιριάζει με τους κύκλους πρέσας υψηλής ταχύτητας, προσφέροντας υψηλή απόδοση ανά μονάδα χρόνου και ταιριάζοντας σε αυτοματοποιημένες γραμμές παραγωγής.
2. υψηλή ακρίβεια και σταθερότητα: η ακριβής καθοδήγηση, η προσαρμογή και η αντιστάθμιση της επαναφοράς εξασφαλίζουν την επαναληψιμότητα κρίσιμων διαστάσεων, όπως η κοπή, η διάτρηση και η κάμψη.
3. Αντοχή στη φθορά και ανθεκτικότητα: τα βασικά εξαρτήματα χρησιμοποιούν χάλυβα μήτρας υψηλής αντοχής στη φθορά με θερμική επεξεργασία και επιφανειακές επεξεργασίες (όπως νιτρίδωση ή επικαλύψεις pvd) για τη μείωση της φθοράς και της πρόσφυσης, βελτιώνοντας τη διάρκεια ζωής της μήτρας.
4. Βελτιστοποιημένη λίπανση και απομάκρυνση ρινισμάτων: οι μέθοδοι και τα κανάλια λίπανσης είναι βελτιστοποιημένα για συνθήκες υψηλής ταχύτητας. Οι δομές των καλουπιών διευκολύνουν επίσης την απομάκρυνση και την εκτόξευση των ρινισμάτων, μειώνοντας έτσι τα μπλοκαρίσματα και τις απρόσμενες διακοπές.
5. συμβατότητα με αυτοματισμούς: συμβατότητα με μήτρες συνεχούς/προοδευτικής λειτουργίας, μήτρες μεταφοράς ή ενσωμάτωση με αυτοματοποιημένα συστήματα τροφοδοσίας και χειρισμού για ελαχιστοποίηση της χειροκίνητης παρέμβασης.

Εφαρμόσιμοι τύποι καλουπιών για καλούπια πρέσας υψηλής ταχύτητας:

1. προοδευτική/πολυσταθμική μήτρα: κατάλληλη για απαιτήσεις εξαιρετικά υψηλής απόδοσης και ρυθμού κύκλου, επιτρέποντας τη διαδοχική διαμόρφωση της ταινίας σε πολλαπλούς σταθμούς.
2. Μήτρα μεταφοράς: κατάλληλη για σύνθετες εργασίες διαμόρφωσης ή πολυαξονικές εργασίες και μπορεί να συνδυαστεί με εξειδικευμένο εξοπλισμό τροφοδοσίας.
3. Σύνθετη μήτρα: εκτελεί πολλαπλές λειτουργίες σε μία μόνο διαδρομή, κατάλληλη για απλούστερες δομές εξαρτημάτων που απαιτούν υψηλή απόδοση.
4. καλούπι βαθιάς έγχυσης: χρησιμοποιείται σε γραμμές παραγωγής υψηλής ταχύτητας που απαιτούν γρήγορες και σταθερές λειτουργίες βαθιάς έγχυσης, συχνά σε συνδυασμό με ειδικές διαδικασίες υδραυλικού ή σερβοελέγχου.

Συστάσεις για υλικά και θερμική επεξεργασία:

1. κοινά χάλυβα καλουπιών: skd11, h13, s45c, κ.λπ., με επιλογή υλικού και θερμική επεξεργασία ανάλογα με τη λειτουργία του εξαρτήματος.
2. ενίσχυση επιφάνειας: συνιστώνται επικαλύψεις νιτρίδωσης, καρβονιτρίδωσης ή pvd για κρίσιμα τρυπάνια, κοιλότητες και εξαρτήματα οδηγών, προκειμένου να βελτιωθεί η αντοχή στην προσκόλληση και τη φθορά.
3. Λάβετε υπόψη τη συμβατότητα της λίπανσης: οι επιφανειακές επεξεργασίες πρέπει να είναι συμβατές με τα λιπαντικά που χρησιμοποιούνται στην παραγωγή, ώστε να αποφευχθεί η αποκόλληση της επίστρωσης ή η αστοχία του λιπαντικού.

βασικά σημεία σχεδιασμού και ελέγχου της διαδικασίας:

1. Ελεύθερο διάστημα και επεξεργασία άκρων: σε συνθήκες υψηλής ταχύτητας, ελέγξτε με ακρίβεια το ελεύθερο διάστημα κοπής και τις λοξοτμήσεις των άκρων για να εξασφαλίσετε την ποιότητα του τμήματος και να μειώσετε τις διακυμάνσεις της δύναμης κοπής.
2. Αντιστάθμιση ελαστικότητας και ακαμψία: Σχεδιάστε την αντιστάθμιση ελαστικότητας με βάση τις ιδιότητες του υλικού και την ακτίνα κάμψης για να βελτιώσετε τη γωνία και την ακρίβεια της προσαρμογής. Εξασφαλίστε επαρκή ακαμψία των μπλοκ καλουπιού και των οδηγών για να μειώσετε τους κραδασμούς.
3. δύναμη συγκράτησης και έλεγχος κραδασμών: σχεδιάστε εύλογα τη δύναμη συγκράτησης και τις συσκευές απόσβεσης κραδασμών για να αποφύγετε κυματισμούς, τσακίσεις ή τοπικές ρωγμές σε υψηλές ταχύτητες. Χρησιμοποιήστε συσκευές απόσβεσης κραδασμών ή σταθεροποίησης, εάν είναι απαραίτητο.
4. αφαίρεση, εκτίναξη και ψύξη των ρινισμάτων: η αποτελεσματική αφαίρεση και εκτίναξη των ρινισμάτων είναι κρίσιμη σε υψηλούς ρυθμούς κύκλου και απαιτούνται μέτρα ελέγχου της αύξησης της θερμοκρασίας για τη διατήρηση της διαστατικής σταθερότητας.
5. ασφάλεια και παρακολούθηση: συνιστάται η ενσωμάτωση παρακολούθησης της δύναμης της μήτρας, επιθεώρησης σε πραγματικό χρόνο ή ανίχνευσης θραύσης ταινίας για τη διασφάλιση της σταθερότητας του εξοπλισμού και της διαδικασίας.
