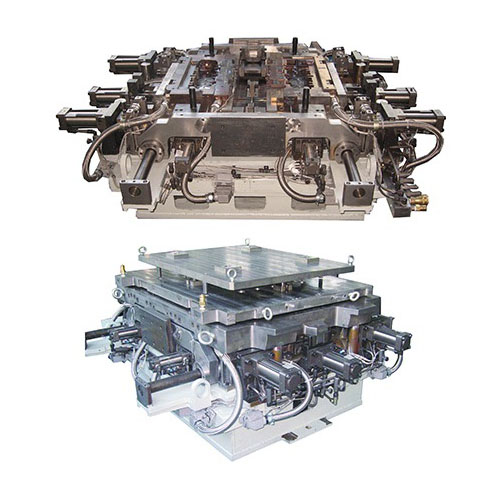

καλούπι χύτευσης με θερμαινόμενο κουτί πυρήνα για βαριά χρήση και άλλα

Το καλούπι χύτευσης πυρήνα hot-box, σε συνδυασμό με τη διαδικασία hot-box, σκληραίνει ένα μείγμα άμμου που περιέχει έναν παράγοντα θερμικής σκλήρυνσης, τοποθετώντας το στην κοιλότητα του καλουπιού και εφαρμόζοντας θερμότητα, επιτρέποντας την ταχεία παραγωγή πυρήνων άμμου με καλό φινίρισμα επιφάνειας και σταθερές γεωμετρικές διαστάσεις για την κάλυψη συνεχών και μεγάλου όγκου απαιτήσεων χύτευσης. Τα υλικά και οι δομές του καλουπιού μπορούν να επιλεγούν από κράματα αλουμινίου, τεχνικά πλαστικά ή χάλυβες ανάλογα με το μέγεθος του πυρήνα, την πολυπλοκότητα και τις απαιτήσεις παραγωγής, ενώ οι κρίσιμες περιοχές φθοράς μπορούν να υποστούν επεξεργασία για αντοχή στη φθορά ή σκληρύνση της επιφάνειας.

Κύρια χαρακτηριστικά και πλεονεκτήματα:

1. Υψηλή αποδοτικότητα παραγωγής: η διαδικασία hot-box σκληρύνει γρήγορα και είναι κατάλληλη για παραγωγή σε γραμμή συναρμολόγησης, αυξάνοντας σημαντικά την παραγωγή και μειώνοντας το κόστος ανά μονάδα.
2. Διαστατική σταθερότητα και επαναληψιμότητα: η ακρίβεια κατεργασίας του καλουπιού και ο σχεδιασμός ελέγχου θερμοκρασίας εξασφαλίζουν σταθερές διαστάσεις πυρήνα, διευκολύνοντας την εναλλαξιμότητα των χυτών και την επακόλουθη συναρμολόγηση.
3. Υποστήριξη σύνθετων δομών: δυνατότητα διαμόρφωσης λεπτότοιχων, βαθιών, πολλαπλών κοιλοτήτων και σύνθετων εσωτερικών γεωμετριών πυρήνων άμμου, ικανοποιώντας τις εσωτερικές απαιτήσεις σχεδιασμού σύνθετων χυτών.
4. Εξαιρετική ποιότητα επιφάνειας: οι πυρήνες άμμου έχουν λείες επιφάνειες, γεγονός που ωφελεί την εσωτερική ποιότητα επιφάνειας των χυτών και μειώνει τον καθαρισμό και την επανεπεξεργασία.
5. Ανθεκτικά και εύκολα στη συντήρηση: τα καλούπια χρησιμοποιούν υγιή δομική σχεδίαση και ανθεκτικά στη φθορά υλικά, επιτρέποντας την τοπική αντικατάσταση και τη συνήθη συντήρηση για τη μείωση του χρόνου διακοπής λειτουργίας.
6. Προσαρμόσιμο: τα σχήματα των κοιλοτήτων, οι θύρες εξαγωγής πυρήνων, οι θέσεις εξαερισμού και τα συστήματα ελέγχου θερμοκρασίας μπορούν να προσαρμοστούν σύμφωνα με σχέδια, δείγματα ή δεδομένα επί τόπου, ώστε να ταιριάζουν σε διαφορετικές διαδικασίες και γραμμές παραγωγής.

Υλικά και έλεγχος διεργασίας:

Τα καλούπια χύτευσης με κουτί πυρήνα θερμού τύπου χρησιμοποιούν συνήθως κράματα αλουμινίου υψηλής ακρίβειας, τεχνικά πλαστικά όπως πολυαμίδια και χάλυβες χαμηλής περιεκτικότητας σε άνθρακα ή κράματα. Η επιλογή των υλικών εξαρτάται από τον όγκο παραγωγής, τη διάρκεια ζωής και τις απαιτήσεις θερμικής αγωγιμότητας. Τα βασικά στάδια κατασκευής περιλαμβάνουν σχεδιασμό CAD/CAE, κατεργασία καλουπιού (φρεζάρισμα CNC, ηλεκτροδιάβρωση με σύρμα, γυάλισμα καθρέφτη κ.λπ.), συναρμολόγηση, θέση σε λειτουργία και δοκιμαστική παραγωγή. Για τη διαδικασία θερμικής σκλήρυνσης, τα κανάλια θέρμανσης, οι δομές μόνωσης και τα συστήματα ελέγχου θερμοκρασίας πρέπει να σχεδιαστούν κατάλληλα, ώστε να εξασφαλίζεται ομοιόμορφη σκλήρυνση του πυρήνα και να ελαχιστοποιείται η θερμική παραμόρφωση.

Διασφάλιση ποιότητας και επιθεώρηση:

1. Έλεγχος διαστάσεων: χρήση μετρητών ή CMM για να διασφαλιστεί ότι το καλούπι και οι δοκιμαστικοί πυρήνες πληρούν τις ανοχές σχεδιασμού.
2. Έλεγχος ποιότητας επιφάνειας: ελέγξτε την κοιλότητα του καλουπιού και τις επιφάνειες του πυρήνα για να βεβαιωθείτε ότι η τραχύτητα της επιφάνειας του πυρήνα πληροί τις απαιτήσεις της διαδικασίας.
3. Έλεγχος θερμοκρασίας και επικύρωση σκλήρυνσης: επαληθεύστε τη συμπεριφορά σκλήρυνσης του πυρήνα και την εσωτερική αντοχή μέσω της παρακολούθησης της θερμοκρασίας και της επικύρωσης του χρόνου σκλήρυνσης.
4. Δοκιμή αντοχής: διεξαγωγή δοκιμών διάρκειας ζωής υπό πραγματικές συνθήκες παραγωγής για την αξιολόγηση της φθοράς του καλουπιού και τον προσδιορισμό των απαραίτητων διαστημάτων συντήρησης.
5. Τελική επιθεώρηση πριν από την αποστολή: παροχή αρχείων επιθεώρησης και απαιτούμενων τεχνικών προδιαγραφών για να διασφαλιστεί η ομαλή εγκατάσταση και θέση σε λειτουργία μετά την παράδοση.

Τυπικές εφαρμογές και συστάσεις:

Το καλούπι χύτευσης με κουτί πυρήνα θερμού τύπου χρησιμοποιείται ευρέως σε γραμμές παραγωγής πυρήνων άμμου χυτηρίου, ειδικά για χυτά που απαιτούν πολύπλοκες εσωτερικές κοιλότητες, όπως μπλοκ κινητήρων, περιβλήματα αντλιών, σώματα βαλβίδων και περιβλήματα γραναζιών.
