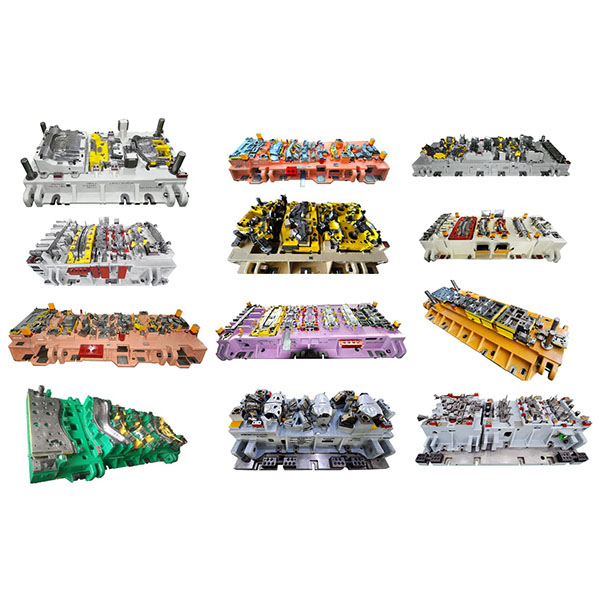

πολυσταθμική μήτρα μεταφοράς

καλούπι σφράγισης πολλαπλών σταθμών για παραγωγή μεγάλου όγκου

Ένα καλούπι μεταφοράς πολλαπλών σταθμών είναι ένα σύστημα καλουπιού στο οποίο πολλαπλοί ανεξάρτητοι σταθμοί επεξεργασίας είναι εγκατεστημένοι εντός του ίδιου πλαισίου καλουπιού, και τα εξαρτήματα μεταφέρονται από τον ένα σταθμό στον επόμενο μεταξύ των διαδρομών με μηχανισμούς μεταφοράς για να διαμορφωθούν προοδευτικά.

Περιγραφή

Η μήτρα σφράγισης πολλαπλών σταθμών συνδυάζει την ευελιξία της διαδικασίας διαμόρφωσης μεταφοράς με τη δυνατότητα παράλληλης επεξεργασίας σε πολλαπλούς σταθμούς, καθιστώντας την κατάλληλη για την παραγωγή μεταλλικών εξαρτημάτων μεγάλου μεγέθους ή μέσου πάχους που απαιτούν πολλαπλά σύνθετα στάδια διαμόρφωσης, αναστροφή/περιστροφή ή επεξεργασία πολλαπλών πλευρών.

Βασικά χαρακτηριστικά και πλεονεκτήματα της μήτρας μεταφοράς πολλαπλών σταθμών:

  1. Ευελιξία διαδικασίας: Κάθε σταθμός μπορεί να διαμορφωθεί ανεξάρτητα για εργασίες διαμόρφωσης, διάτρησης, κάμψης, αναστροφής/περιστροφής ή συναρμολόγησης, διευκολύνοντας τις πολύπλοκες γεωμετρίες και την πολυπλευρική επεξεργασία.
  2. Βελτιωμένη απόδοση: Οι ανεξάρτητοι σταθμοί επιτρέπουν τη βελτιστοποίηση των συνθηκών διαμόρφωσης, μειώνοντας τις συγκεντρωμένες τάσεις παραμόρφωσης και αυξάνοντας τα ποσοστά επιτυχίας των τελικών εξαρτημάτων.
  3. Ευέλικτη χωρητικότητα: Σχεδιασμοί παράλληλων κοιλοτήτων ή διατάξεις παράλληλων σταθμών μπορούν να υιοθετηθούν σε κάθε σταθμό για την εξισορρόπηση της παραγωγικής ικανότητας και των απαιτήσεων της διαδικασίας.
  4. Αυτοματοποίηση: Σε συνδυασμό με ρομπότ ή μηχανισμούς μεταφοράς, μπορεί να επιτευχθεί αυτόματη τροφοδοσία, ευρετηρίαση/μεταφορά, εξαγωγή και στοίβαξη, μειώνοντας το κόστος εργασίας.
  5. Κατάλληλο για μεγάλα εξαρτήματα και βαθιά κοπή: Σε σύγκριση με τα προοδευτικά καλούπια, τα καλούπια μεταφοράς είναι πιο κατάλληλα για σταθερή επεξεργασία βαθιά κοπέντων, μεγάλων διαστάσεων ή πολυκατευθυντικά διαμορφωμένων εξαρτημάτων.

Εφαρμοσμένα σενάρια για μήτρες μεταφοράς πολλαπλών σταθμών:

  1. Δομικά εξαρτήματα αυτοκινήτων, περιβλήματα φωτισμού, εξαρτήματα σασί και θερμικές ασπίδες που απαιτούν πολλαπλά σύνθετα στάδια διαμόρφωσης ή βαθιά κοπή.
  2. Εξαρτήματα που απαιτούν ενδιάμεση αναστροφή/περιστροφή, τοπική σύσφιξη ή συναρμολόγηση/συγκόλληση εντός της μήτρας.
  3. Εργήματα με μεγάλες διαστάσεις ενός μέρους ή μέρη για τα οποία η τροφοδοσία ταινιών σε προοδευτική μήτρα είναι πρακτικά αδύνατη.

Σημαντικά χαρακτηριστικά σχεδιασμού και παράγοντες που πρέπει να ληφθούν υπόψη κατά τη διαδικασία:

  1. Μεταφορά και τοποθέτηση: Οι μηχανισμοί μεταφοράς (λαβές, ράβδοι ώθησης, ρομπότ ή περιστροφικοί πίνακες) πρέπει να εξασφαλίζουν υψηλή ακρίβεια τοποθέτησης για την αποφυγή σωρευτικών σφαλμάτων. Οι πείροι εντοπισμού και τα συστήματα σύσφιξης πρέπει να εγγυώνται επαναλαμβανόμενη τοποθέτηση σε όλους τους σταθμούς.
  2. Ισορροπία δυνάμεων: Η δομή του καλουπιού πρέπει να εξασφαλίζει ακαμψία, να κατανέμει λογικά τις δυνάμεις σε όλους τους σταθμούς και να ενσωματώνει ένα ομοιόμορφο σύστημα εξαγωγής για την αποφυγή παραμόρφωσης ή εμπλοκής εξαρτημάτων.
  3. Διάταξη σταθμών: Τακτοποιήστε τους σταθμούς ανάλογα με τη δυσκολία της διαδικασίας και τις απαιτήσεις χώρου. Χρησιμοποιήστε αρθρωτές ή αντικαταστάσιμες πλάκες κοιλότητας όταν είναι απαραίτητο για ευκολότερη συντήρηση και αναδιαμόρφωση.
  4. Κόψη και έλεγχος διακένου: Η ομοιομορφία της κόψης σε όλους τους σταθμούς επηρεάζει άμεσα τη διαστατική σταθερότητα και την ποιότητα της κόψης. Απαιτείται αυστηρός έλεγχος των ανοχών κατασκευής και συναρμολόγησης.
  5. Απομάκρυνση ρινισμάτων και λίπανση: Για μεγάλα σώματα καλουπιών, σχεδιάστε αποτελεσματικά κανάλια απομάκρυνσης ρινισμάτων και παροχή λίπανσης για να παρατείνετε τη διάρκεια ζωής των κοπτικών άκρων και να εξασφαλίσετε τη σταθερότητα της παραγωγής.
