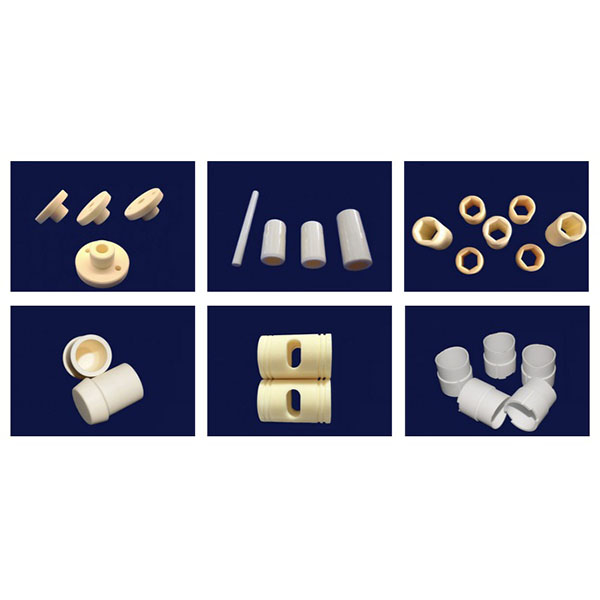

Υπηρεσίες κατασκευής ακριβείας CNC για κεραμικούς δακτύλιους

Χάρη στον εξοπλισμό ακριβείας, τα διαμαντένια εργαλεία και τα ειδικά εξαρτήματα, επιτυγχάνουμε υψηλή ομοκεντρικότητα, ακριβή εφαρμογή και εξαιρετική ποιότητα επιφάνειας, ικανοποιώντας τις απαιτήσεις εφαρμογών υψηλής θερμοκρασίας, κενού, διαβρωτικών και υψηλής φθοράς.

Κύρια πλεονεκτήματα:

1. Εξαιρετικά υψηλή ακρίβεια διαστάσεων και ομοκεντρικότητα, υποστηρίζοντας έλεγχο ανοχής σε επίπεδο μικρομέτρων.
2. Εξαιρετική ποιότητα εσωτερικής επιφάνειας για μείωση της τριβής και της φθοράς, παρατείνοντας τη διάρκεια ζωής.
3. Επαγγελματικές λύσεις στερέωσης και ελέγχου θερμοκρασίας για τη μείωση του στρες της κατεργασίας και του κινδύνου παραμόρφωσης.
4. Πλήρες σύστημα ιχνηλασιμότητας ποιότητας και λειτουργικές δοκιμές για τη διασφάλιση της συνέπειας των παρτίδων.

Εξοπλισμός και εργαλεία:

1. Μηχανήματα: Τόρνοι CNC υψηλής ακαμψίας, κέντρα κατεργασίας CNC τριών και πέντε αξόνων, εσωτερικές και εξωτερικές κυλινδρικές τροχοί, σύνθετες μηχανές τόρνευσης-λείανσης και άξονες εξαιρετικής ακρίβειας, κατάλληλοι για κατεργασία πολλαπλών λειτουργιών εξωτερικών διαμέτρων, εσωτερικών οπών και ακραίων επιφανειών.
2. Εργαλεία και αναλώσιμα: Διαμαντοκοπτικά εργαλεία, διαμαντοκοπτικές φρέζες, διαμαντοκοπτικοί τροχοί, εργαλεία PCD και εξαιρετικά σκληρά επικαλυμμένα εργαλεία, σε συνδυασμό με εξαιρετικά λεπτά λειαντικά και υλικά στίλβωσης. Η γεωμετρία των εργαλείων και οι παράμετροι κοπής/λείανσης είναι βελτιστοποιημένες για διαφορετικά κεραμικά υλικά.
3. Βοηθητικά συστήματα: Συσκευές ελέγχου θερμοκρασίας/θερμοστάτες, καταστολή κραδασμών, ψύξη εξαιρετικά υψηλής πίεσης και φιλτράρισμα σωματιδίων, μέτρηση σε πραγματικό χρόνο και αυτόματη φόρτωση/εκφόρτωση για βελτίωση της σταθερότητας και της συνέπειας της κατεργασίας.

Κύριες μέθοδοι κατεργασίας για την κατεργασία κεραμικών δακτυλίων με CNC:

1. Ακριβής τόρνευση και διάτρηση: Καθορισμός δεδομένων εξωτερικής διαμέτρου και εσωτερικής οπής, έλεγχος ομοκεντρικότητας και αξονικών διαστάσεων.
2. Λείανση και στίλβωση με διαμάντι: Μέσω διαδικασιών χοντροκοπής, φινιρίσματος και στίλβωσης επιτυγχάνονται αυστηρές ανοχές εσωτερικής οπής και χαμηλή τραχύτητα επιφάνειας, κατάλληλες για επιφάνειες σύζευξης και επιφάνειες επαφής εδράνων.
3. Κατεργασία με υπερηχητική δόνηση (USM) και εξαιρετικά λεπτή λείανση: Μείωση των δυνάμεων κοπής στην επεξεργασία εύθραυστων υλικών, καταστολή της διάδοσης ρωγμών και βελτίωση της ακεραιότητας των λεπτότοιχων εξαρτημάτων.
4. EDM και μικροκατεργασία: Ακριβής φινίρισμα σύνθετων εσωτερικών κοιλοτήτων, τυφλών οπών, εγκοπών εντοπισμού και παρόμοιων χαρακτηριστικών.
5. Γυάλισμα και χημικό μηχανικό γυάλισμα (CMP): Δημιουργήστε φινιρίσματα καθρέφτη στις ακραίες επιφάνειες στεγανοποίησης και στις κρίσιμες επιφάνειες σύζευξης για να μειώσετε περαιτέρω την τριβή και τον κίνδυνο διαρροής.

Ψύξη, απομάκρυνση ρινισμάτων και σχεδιασμός στερέωσης:

1. Στρατηγικές ψύξης: Χρησιμοποιήστε ελεγχόμενη ψύξη και λιπαντικά με υψηλό βαθμό φιλτραρίσματος και, όταν είναι απαραίτητο, συνδυάστε τα με κυκλοφορία ψυκτικού υγρού και εξαρτήματα με έλεγχο θερμοκρασίας για να αποφύγετε τη θερμική παραμόρφωση και τη διαστατική μετατόπιση.
2. Απομάκρυνση και καθαρισμός ρινισμάτων: Βελτιστοποιήστε τις διαδρομές εργαλείων και τα κανάλια ρινισμάτων και εφαρμόστε καθαρισμό με υπερήχους και υψηλή πίεση, αφαίρεση ρινισμάτων με κενό και εκτόξευση αέρα για να αποτρέψετε την επίδραση των σωματιδίων στην ακρίβεια σύζευξης.
3. Λύσεις στερέωσης: Προσαρμοσμένοι άξονες, ομόκεντρα στηρίγματα, στηρίγματα πολλαπλών σημείων και ελαστικά σχέδια τοποθέτησης για τη μείωση της τάσης σύσφιξης και τη διασφάλιση της σταθερότητας κατά την κατεργασία λεπτών τοιχωμάτων.

Επεξεργάσιμα υλικά και τυπικές εφαρμογές για την κατεργασία κεραμικών δακτυλίων με CNC:

1. Κατεργάσιμα υλικά: Αλουμίνα (Al2O3), νιτρίδιο πυριτίου (Si3N4), καρβίδιο πυριτίου (SiC), ζιρκόνιο (ZrO2) και διάφορα λειτουργικά σύνθετα ή επικαλυμμένα κεραμικά.
2. Τυπικές εφαρμογές: Κεραμικά έδρανα, δακτύλιοι εξοπλισμού κενού, περιστρεφόμενα εξαρτήματα υψηλής θερμοκρασίας, δακτύλιοι ανθεκτικοί στη φθορά και τη διάβρωση, δακτύλιοι αισθητήρων και ηλεκτρικής μόνωσης, καθώς και στοιχεία ολίσθησης σε συστήματα μετάδοσης ακριβείας.

Συστάσεις σχεδιασμού και σημειώσεις κατασκευής:

1. Πάχος τοιχώματος και αναλογίες γεωμετρίας: Αποφύγετε υπερβολικά λεπτά τοιχώματα ή υπερβολικά μεγάλες αναλογίες μήκους προς διάμετρο. Προσθέστε νευρώσεις ενίσχυσης ή αφήστε περιοχές σύσφιξης όταν είναι απαραίτητο για να βελτιώσετε την κατασκευασιμότητα.
2. Στρογγυλεμένες γωνίες και λοξοτμήσεις: Προβλέψτε κατάλληλες λοξοτμήσεις στις εισόδους της εσωτερικής οπής, στις ακραίες επιφάνειες και στις άκρες συναρμολόγησης για να μειώσετε τη συγκέντρωση τάσεων και να διευκολύνετε τη συναρμολόγηση.
3. Επιτρεπόμενα όρια κατεργασίας και προσαρμογές: Προσδιορίστε τα επιτρεπόμενα όρια κατεργασίας και τις ανοχές προσαρμογής στα σχέδια. Οι κρίσιμες επιφάνειες σύζευξης πρέπει να διατηρούν υλικό για την τελική λείανση/στίλβωση.
