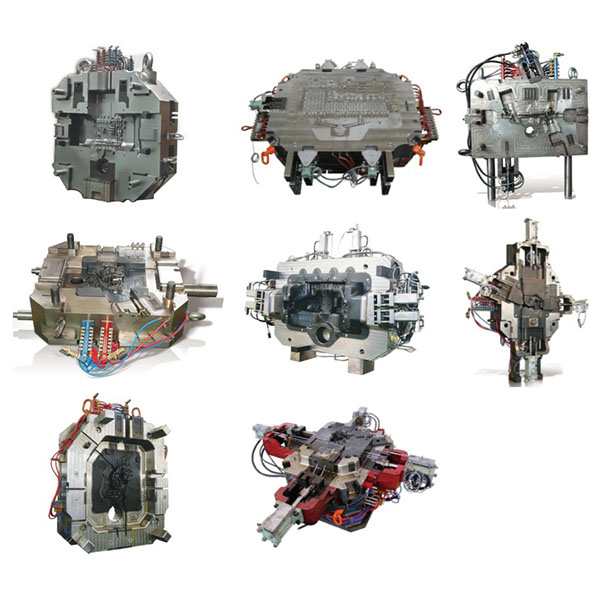

καλούπι χύτευσης ακριβείας για βαριά μετάδοση

Το καλούπι χύτευσης ακριβείας, με τη βελτιστοποίηση του συστήματος διακλάδωσης, των κυκλωμάτων ψύξης και των διαδικασιών κατεργασίας της κοιλότητας, μπορεί να επιτύχει χυτά με αυστηρές διαστατικές ανοχές, υψηλή επαναληψιμότητα, καλό φινίρισμα επιφάνειας και σταθερές μηχανικές ιδιότητες. Είναι κατάλληλο για την παραγωγή κρίσιμων εξαρτημάτων στους τομείς της αυτοκινητοβιομηχανίας, της ηλεκτρονικής, των οικιακών συσκευών και του βιομηχανικού εξοπλισμού.

Υλικά καλουπιών και επιφανειακές επεξεργασίες για καλούπια χύτευσης ακριβείας:

1. Κοινά υλικά καλουπιών: Επιλέγονται χάλυβες καλουπιών με υψηλή αντοχή στη θερμότητα και υψηλή αντοχή στη θερμική κόπωση και πραγματοποιούνται στοχευμένες θερμικές επεξεργασίες (όπως σβέση και βαφή) ανάλογα με το κράμα χύτευσης και τον ρυθμό παραγωγής, προκειμένου να βελτιωθεί η αντοχή και η αντοχή στη θερμική κόπωση.
2. Ενίσχυση επιφάνειας: Επεξεργασίες όπως νιτρίδωση, σκληρή επιχρωμίωση, επικαλύψεις PVD ή άλλες επιφανειακές επεξεργασίες εφαρμόζονται στις επιφάνειες των κοιλοτήτων για τη μείωση της προσκόλλησης, τη βελτίωση της αντοχής στη φθορά και την παράταση της διάρκειας ζωής του καλουπιού.
3. Σφράγιση και προστασία από τη διάβρωση: Εφαρμόζονται επεξεργασίες προστασίας από τη διάβρωση και ακριβείς προσαρμογές στα κανάλια ψύξης, τις επιφάνειες σφράγισης και τα εξαρτήματα για να εξασφαλιστεί η μακροπρόθεσμη σταθερή λειτουργία των συστημάτων έγχυσης, ψύξης, διαφορικής πίεσης και κενού.

Βασικά σημεία δομής και σχεδιασμού:

1. Σχεδιασμός κοιλότητας και επιφάνειας διαχωρισμού: Βελτιστοποίηση των θέσεων των επιφανειών διαχωρισμού, των σχισμών εξαερισμού και των στρογγυλοποιήσεων σύμφωνα με τη γεωμετρία του εξαρτήματος και τις απαιτήσεις συναρμολόγησης, για την εξισορρόπηση της πλήρωσης, του εξαερισμού και των επακόλουθων εργασιών κατεργασίας.
2. Σύστημα πύλης και καναλιού: Σχεδιάστε κατάλληλες πύλες, κανάλια και μέτρα ελέγχου κρύου κλεισίματος για να βελτιστοποιήσετε τον ρυθμό χύσης και την ταχύτητα ροής, μειώνοντας τον κίνδυνο πορώδους, κρύου κλεισίματος και συγκέντρωσης τάσεων.
3. Διάταξη συστήματος ψύξης: Διατάξτε ομοιόμορφα κανάλια κυκλοφορίας ψύξης ή τοπικά κυκλώματα ψύξης για να εξασφαλίσετε ελεγχόμενη θερμοκρασία κοιλότητας, να μειώσετε το χρόνο στερεοποίησης και να μειώσετε τη θερμική παραμόρφωση και την απόκλιση διαστάσεων.
4. Σχέδιο εξαερισμού και κενού: Σχεδιάστε αποτελεσματικές αυλακώσεις εξαερισμού ή διεπαφές κενού σε βασικές θέσεις και χρησιμοποιήστε εξοπλισμό εξαγωγής κενού ή εξαερισμού σε σύνδεση για να μειώσετε τον εγκλωβισμένο αέρα και να βελτιώσετε την πυκνότητα χύτευσης.
5. Μηχανισμοί εξαγωγής και αποκόλλησης: Σχεδιάστε ανθεκτικά συστήματα εξαγωγής, ολισθητήρες ή μηχανισμούς διαχωρισμού προσαρμοσμένους στη δομή του εξαρτήματος για να εξασφαλίσετε ομαλή αποκόλληση χωρίς να καταστρέψετε την ακρίβεια της επιφάνειας.
6. Παράμετροι κατεργασίας και σημεία αναφοράς: Διατηρήστε λογικές παραμέτρους κατεργασίας για την επακόλουθη κατεργασία ακριβείας κρίσιμων επιφανειών σύζευξης και σχεδιάστε σαφή σημεία αναφοράς και δομές σύσφιξης για να εξασφαλίσετε την τελική απόδοση του εξαρτήματος.

Δοκιμαστική χύτευση και επικύρωση της διαδικασίας:

1. Δοκιμή πρώτου τεμαχίου: Διεξάγετε δοκιμές πρώτου τεμαχίου για να επικυρώσετε τις καμπύλες χύτευσης και ψύξης, την αποτελεσματικότητα εξαερισμού και κενού, τη συμπεριφορά αποκόλλησης και καταγράψτε βασικές παραμέτρους όπως θερμοκρασία, πίεση, ταχύτητα πλήρωσης και ρυθμούς ροής ψύξης.
2. Ανάλυση ελαττωμάτων και βελτιστοποίηση: Για ελαττώματα που παρατηρούνται στα δείγματα (όπως πορώδες, συρρίκνωση, κρύα κλείσιμο ή στρέβλωση), προσαρμόστε τις παραμέτρους της διαδικασίας χύτευσης, τη διάταξη εξαερισμού ή τη στρατηγική ψύξης και τροποποιήστε την κοιλότητα όπως απαιτείται για την εξάλειψη των ελαττωμάτων.
3. Κλείδωμα διαδικασίας: Μετά την επιτυχή δοκιμαστική χύτευση, δημιουργήστε ένα πλήρες έγγραφο παραμέτρων διαδικασίας (καμπύλες χύτευσης, θερμοκρασία καλουπιού, ρυθμοί ροής ψύξης, παράμετροι κενού κ.λπ.) για να διευκολύνετε την επακόλουθη σταθερή μαζική παραγωγή και τον έλεγχο ποιότητας.

Τυπικοί τομείς εφαρμογής των καλουπιών ακριβείας:

1. Εξαρτήματα κινητήρα και μετάδοσης αυτοκινήτων (όπως περιβλήματα, βραχίονες κ.λπ.).
2. Δομικά και θερμοαποσβεστικά εξαρτήματα για ηλεκτρονικό και τηλεπικοινωνιακό εξοπλισμό.
3. Περίβλημα για οικιακές συσκευές και δομικά εξαρτήματα για βιομηχανικό εξοπλισμό.
4. Λειτουργικά εξαρτήματα που απαιτούν υψηλή ακρίβεια, σταθερές διαστάσεις και εξαιρετική ποιότητα επιφάνειας.
