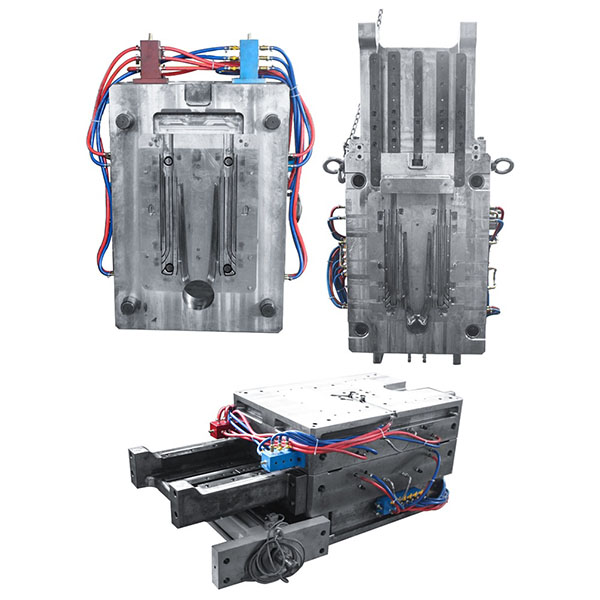

καλούπι χύτευσης ψυγείου για ψύξη υψηλής απόδοσης

Το καλούπι χύτευσης ψυγείου είναι υπεύθυνο για τις κρίσιμες λειτουργίες της έγχυσης λιωμένου μετάλλου, της διαμόρφωσης, του εξαερισμού και του ελέγχου ψύξης, επηρεάζοντας άμεσα την ακρίβεια των πτερυγίων, τη ροή του καναλιού, τη συνέπεια του πάχους των τοιχωμάτων και την ποιότητα της επιφάνειας. Παρέχουμε μια ολοκληρωμένη υπηρεσία ανάπτυξης και παράδοσης καλουπιών, από την αναθεώρηση του σχεδιασμού, την ανάλυση ροής καλουπιού, την επιλογή υλικών, την κατασκευή καλουπιών, την επαλήθευση δοκιμών έως την υποστήριξη μαζικής παραγωγής.

Κύρια υλικά και προδιαγραφές:

1. Κοινά χάλυβα καλουπιών: H13, NAK80, P20, S136 και ανοξείδωτοι χάλυβες υψηλής αντοχής, επιλεγμένοι ανάλογα με τη διάρκεια ζωής και τον τύπο κράματος.
2. Εφαρμοστέα κράματα: κράματα αλουμινίου, κράματα ψευδαργύρου ή κράματα μαγνησίου, που καθορίζονται ανάλογα με τη δομή του ψυγείου και τις απαιτήσεις απόδοσης.
3. Αριθμός και διαστάσεις κοιλοτήτων: Υποστηρίζει σχεδιασμούς με μία ή περισσότερες κοιλότητες. Ο αριθμός και η διάταξη των κοιλοτήτων μπορούν να βελτιστοποιηθούν ανάλογα με την παραγωγική ικανότητα και την πολυπλοκότητα των εξαρτημάτων.
4. Σχεδιασμός ψύξης: Ενσωματωμένα ή εξωτερικά κυκλώματα ψύξης, ψύκτες τύπου ένθετου ή σχέδια ψυκτικών πλακών για τον έλεγχο της θερμοκρασίας της κοιλότητας και τη μείωση του χρόνου κύκλου.

Συστάσεις σχεδιασμού και μηχανικής:

1. Ανάλυση ροής καλουπιού: Χρησιμοποιήστε προσομοίωση ροής καλουπιού CAE για να αξιολογήσετε τις διαδρομές χύτευσης, την ακολουθία πλήρωσης, τη διαδρομή πλήρωσης των πτερυγίων και τη διαδρομή στερεοποίησης, ώστε να μειώσετε τον κίνδυνο πορώδους και κρύων κλεισίματος.
2. Σχεδιασμός πτερυγίων και καναλιών: Βελτιστοποιήστε το πάχος των πτερυγίων, την απόσταση μεταξύ τους και τα κανάλια καθοδήγησης για να εξασφαλίσετε καλή πλήρωση του χυτού και ευνοϊκή απόδοση διάχυσης θερμότητας.
3. Γραμμές διαχωρισμού και εξαερισμός: Προσδιορίστε λογικά τις θέσεις των γραμμών διαχωρισμού και βελτιστοποιήστε το σχεδιασμό εξαερισμού για να μειώσετε τη δευτερεύουσα κατεργασία και να βελτιώσετε την απόδοση.
4. Ενισχυμένη δομή: Σχεδιάστε νευρώσεις, οδηγούς εντοπισμού και αντικαταστάσιμους πυρήνες για λεπτά πτερύγια ή σύνθετα κανάλια για να διευκολύνετε τη συντήρηση.

Δοκιμαστική χύτευση και βελτιστοποίηση της διαδικασίας:

1. Δοκιμαστικό πρώτο τεμάχιο: Παράγετε αρχικά δοκιμαστικά τεμάχια χύτευσης, ελέγξτε τη μορφολογία των πτερυγίων, τη συνοχή του πάχους των τοιχωμάτων, την απόδοση πλήρωσης και ψύξης και καταγράψτε τα δεδομένα της διαδικασίας.
2. Ανάλυση και διόρθωση ελαττωμάτων: Προσαρμόστε το σύστημα διαύλου, τον εξαερισμό και τον έλεγχο θερμοκρασίας με βάση ελαττώματα όπως φλας, κρύα κλείσιμο, πορώδες, στρέβλωση ή ελαττώματα επιφάνειας και εκτελέστε τοπικές επισκευές.
3. Επιβεβαίωση διαδικασίας: Προσδιορισμός της ταχύτητας έγχυσης, της πίεσης συγκράτησης, του χρόνου ρύθμισης, της θερμοκρασίας του καλουπιού και των συνθηκών αποκόλλησης. Δημιουργία δοκιμαστικής έκθεσης και κάρτας διαδικασίας για μαζική αναπαραγωγή.

Εφαρμοστέες βιομηχανίες και τυπικές εφαρμογές για καλούπια χύτευσης με πίεση για ψυγεία:

1. Αυτοκινητοβιομηχανία: Ψυγεία για συστήματα ψύξης αυτοκινήτων, ηλεκτρονικές μονάδες ψύξης και εξαρτήματα εναλλακτών θερμότητας.
2. Ηλεκτρονικά και επικοινωνίες: Ψύκτρες, συγκροτήματα ψυγείων και εξαρτήματα δομικής υποστήριξης.
3. Βιομηχανικός εξοπλισμός: Υδραυλικά ψυγεία, μονάδες ψύξης και μονάδες ανταλλαγής θερμότητας υψηλής απόδοσης.
4. Νέα ενέργεια και ισχύς: Μονάδες ψύξης μπαταριών και ψυγεία μετατροπέων, κ.λπ.

Το καλούπι χύτευσης ψυγείων χρησιμοποιείται για την κατασκευή ψυγείων ή εξαρτημάτων ψύξης μεγάλου όγκου και υψηλής ακρίβειας, όπως ψυγεία αυτοκινήτων, ψύκτες υγρών και ηλεκτρονικές ψύκτρες.
