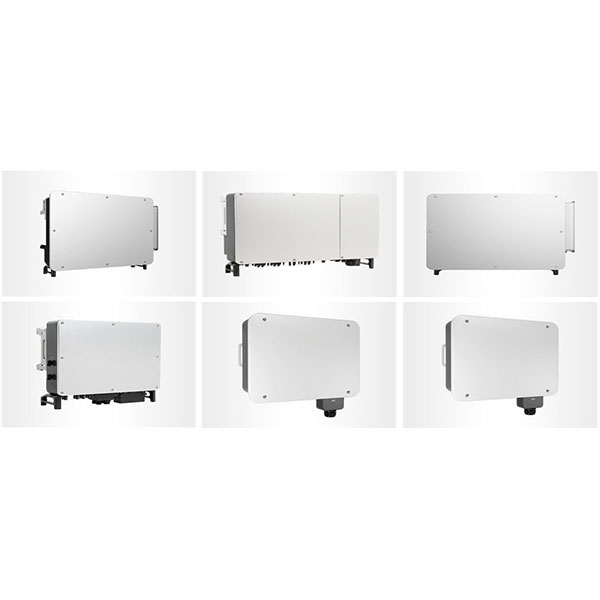

Περίβλημα μετατροπέα από λαμαρίνα με θωράκιση EMI και ανοίγματα εξαερισμού

Τα περιβλήματα μετατροπέων από λαμαρίνα συνδυάζουν αντοχή, θερμική διαχείριση και ηλεκτρομαγνητική συμβατότητα (EMC) και μπορούν να προσαρμοστούν με ανοίγματα εξαερισμού, σημεία γείωσης, βραχίονες στήριξης και εισόδους καλωδίων σύμφωνα με τη διάταξη του εξοπλισμού, τη μέθοδο εγκατάστασης και τις λειτουργικές απαιτήσεις του πελάτη. Χρησιμοποιούνται ευρέως σε βιομηχανικούς μετατροπείς, φωτοβολταϊκούς μετατροπείς, εξοπλισμό φόρτισης ηλεκτρικών οχημάτων, αδιάλειπτα συστήματα τροφοδοσίας (UPS) και συναφείς τομείς.

Σχεδιαστικές και λειτουργικές παραμέτρους για τα μεταλλικά περιβλήματα μετατροπέων:

1. Θερμική σχεδίαση: Τοποθετήστε κατάλληλα τις οπές εξαερισμού, τα κανάλια δίνης, τις θέσεις στήριξης των ανεμιστήρων και τα σημεία στήριξης των ψύκτρων. Υποστηρίξτε συστήματα φυσικής μεταφοράς και ψύξης με εξαναγκασμένη κυκλοφορία αέρα για να ικανοποιήσετε τις ανάγκες θερμικής διαχείρισης της πυκνότητας ισχύος του μετατροπέα.
2. EMC και θωράκιση: Χρησιμοποιήστε συνεχείς επιφάνειες επαφής, αγώγιμες επικαλύψεις ή αγώγιμα παρεμβύσματα. Διατηρήστε ακροδέκτες γείωσης και διαχωριστικά θωράκισης για τη μείωση των ηλεκτρομαγνητικών παρεμβολών (EMI) και την κάλυψη των απαιτήσεων των τυπικών δοκιμών EMC.
3. Ανοίγματα καλωδίωσης και τοποθέτησης: Διατηρήστε ακριβείς εγκοπές και οπές βιδών σύμφωνα με τις θέσεις της μητρικής πλακέτας (PCB), των πυκνωτών, των μετασχηματιστών και των μπλοκ ακροδεκτών. Παρέχετε κλιπ, αποστάτες και αγωγούς καλωδίων που διευκολύνουν την εγκατάσταση, για να εξασφαλίσετε τη συνέπεια της συναρμολόγησης.
4. Δομική αντοχή και αντοχή σε κραδασμούς: Σχεδιάστε νευρώσεις ενίσχυσης, υποστηρίγματα φορτίου και σημεία στήριξης κραδασμών που να ταιριάζουν σε περιβάλλοντα χρήσης με κραδασμούς ή κινητά, βελτιώνοντας την αξιοπιστία και προστατεύοντας τα εσωτερικά εξαρτήματα.
5. Προστασία και στεγανοποίηση: Σχεδιάστε αυλακώσεις στεγανοποίησης, ελαστικά στεγανοποιητικά και οπές αποστράγγισης σύμφωνα με την απαιτούμενη βαθμολογία IP, ώστε να πληρούνται οι απαιτήσεις προστασίας από τη σκόνη, την υγρασία και το βιομηχανικό περιβάλλον.
6. Συντηρησιμότητα: Χρησιμοποιήστε αφαιρούμενα πλαϊνά πάνελ, πάνελ γρήγορης απελευθέρωσης ή αρθρωτές κατασκευές για να διευκολύνετε τη συντήρηση επί τόπου, την αντικατάσταση ανεμιστήρων και την αναβάθμιση εξαρτημάτων.

Διαδικασίες και δυνατότητες κατασκευής:

1. Κοπή και διάτρηση: Χρησιμοποιούνται κοπή με λέιζερ, κοπή με πλάσμα, διάτρηση και φρεζάρισμα CNC για κοπή και διάτρηση υψηλής ακρίβειας.
2. Κάμψη και διαμόρφωση: Οι πρέσες CNC (Press Brake) εκτελούν κάμψη κουτιών, διαμόρφωση φλαντζών και επεξεργασία ακμών σύνδεσης για να εξασφαλίσουν γωνίες κάμψης και ακρίβεια τοποθέτησης.
3. Συγκόλληση και συναρμολόγηση: Η σημειακή συγκόλληση, η συγκόλληση MIG, η συγκόλληση TIG, οι βιδωτές συνδέσεις και η πριτσίνωση συνδυάζονται με ειδικά εξαρτήματα για την επίτευξη αντοχής του κουτιού και ακρίβειας συναρμολόγησης.
4. Επεξεργασία επιφάνειας: Η αμμοβολή, η προεπεξεργασία φωσφορίωσης, η επίστρωση σκόνης, η βαφή, η ηλεκτροφόρηση ή η ανοδίωση (για αλουμίνιο) βελτιώνουν την αντοχή στις καιρικές συνθήκες και την ομοιομορφία της εμφάνισης.
5. Φινίρισμα και συναρμολόγηση: Η φρεζάρισμα οπών, η κοπή σπειρωμάτων, η απογύμνωση, η αναδιαμόρφωση μετά την κάμψη και οι λειτουργικές δοκιμές υποστηρίζουν την εγκατάσταση εξαρτημάτων και την παράδοση πλήρους σετ.

Περιοχές εφαρμογής:

Κατάλληλο για βιομηχανικούς μετατροπείς, φωτοβολταϊκούς μετατροπείς συνδεδεμένους με το δίκτυο και εκτός δικτύου, ηλεκτρικά οχήματα και εξοπλισμό φόρτισης, τροφοδοτικά UPS, περιβλήματα ελεγκτών ανέμου, συστήματα αποθήκευσης ενέργειας και περιβλήματα για διάφορες ηλεκτρονικές συσκευές ισχύος.
