Διπλή έγχυση καλουπιού για περιβλήματα ηλεκτρικών εργαλείων OEM

Η διαδικασία χύτευσης με δύο βολές μπορεί να επιτύχει μια εμφάνιση δύο χρωμάτων ή έναν συνδυασμό λειτουργικών υλικών (για παράδειγμα, ενσωμάτωση ενός σκληρού κελύφους και μαλακών σημείων αφής), βελτιώνοντας σημαντικά την αίσθηση του προϊόντος, την αντοχή στην ολίσθηση, τη στεγανοποίηση και την αποδοτικότητα συναρμολόγησης. Χρησιμοποιείται συνήθως για περιβλήματα και εξαρτήματα λαβής φορητών ηλεκτρικών εργαλείων, όπως ηλεκτρικά τρυπάνια, πριόνια και κρουστικά κλειδιά.

Αρχή της διαδικασίας χύτευσης με δύο βολές:

Η χύτευση με δύο βολές εισάγει διαφορετικά υλικά ή πλαστικά διαφορετικών χρωμάτων σε διαφορετικές περιοχές του ίδιου εξαρτήματος σε δύο ανεξάρτητα στάδια έγχυσης (ή με ένα σύστημα παράλληλων καλουπιών δύο κοιλοτήτων). Στο πρώτο στάδιο, το υπόστρωμα (συνήθως ένα δομικά ανθεκτικό άκαμπτο πλαστικό) εγχέεται και τοποθετείται μέσα στο καλούπι. Στη συνέχεια, το καλούπι χρησιμοποιεί μηχανισμούς περιστροφής, εναλλαγής ή μεταφοράς για να τοποθετήσει το τεμάχιο εργασίας για τη δεύτερη έγχυση, όπου το δεύτερο υλικό (όπως μαλακό TPE/TPU) εγχέεται για να επιτευχθεί υπερπλήρωση, ενθυλάκωση ή συγκόλληση. Οι βασικοί παράγοντες είναι η ακρίβεια τοποθέτησης των δύο εγχύσεων, ο σχεδιασμός της γραμμής συγκόλλησης/διεπαφής και η συμβατότητα μεταξύ των υλικών.

Απαιτήσεις καλουπιού και εξοπλισμού:

1. Δομή καλουπιού: Πρέπει να παρέχει δυνατότητα δύο βολών ή μηχανισμό τοποθέτησης έγχυσης δύο σταδίων (περιστροφικό καλούπι, γραμμικό καλούπι μεταφοράς ή καλούπι δείκτη). Οι κοιλότητες του καλουπιού, οι γραμμές διαχωρισμού και η τοποθέτηση μεταφοράς πρέπει να είναι ακριβείς και ο σχεδιασμός πρέπει να περιλαμβάνει κανάλια αποκόλλησης, ψύξης και δευτερεύουσας έγχυσης.
2. Πύλες και δρομείς: Επιλέξτε λογικά τους τύπους και τις θέσεις των πυλών και χρησιμοποιήστε ένα σύστημα θερμού δρομέα όταν είναι απαραίτητο για να εξασφαλίσετε καλή ροή και ομοιόμορφη εμφάνιση για τη δεύτερη έγχυση.
3. Ψύξη και έλεγχος θερμοκρασίας: Για να εξασφαλιστεί η συνέπεια και η διαστατική σταθερότητα μεταξύ των δύο εγχύσεων, τα κυκλώματα ψύξης πρέπει να είναι σχεδιασμένα με ακρίβεια και να παρέχεται σταθερός εξοπλισμός ελέγχου θερμοκρασίας καλουπιού.
4. Απαιτήσεις μηχανής χύτευσης με έγχυση: Χρησιμοποιήστε εξειδικευμένες μηχανές χύτευσης με έγχυση με τροφοδοσία δύο υλικών ή έλεγχο δύο χρωμάτων/δύο σταδίων (ή δύο συνδεδεμένες μηχανές) και παρέχετε έλεγχο μεταφοράς και τοποθέτησης καλουπιού υψηλής ακρίβειας.

Ροή διεργασίας και βασικές παράμετροι:

1. Προετοιμασία καλουπιού και πρώτη έγχυση: Καθαρίστε την κοιλότητα, εγχύστε το πρώτο υλικό και ελέγξτε την ταχύτητα έγχυσης, τη διατήρηση της πίεσης και την ψύξη για να εξασφαλίσετε τη διαστατική και επιφανειακή ποιότητα.
2. Μεταφορά και τοποθέτηση: Χρησιμοποιήστε περιστροφικούς ή μηχανισμούς μεταφοράς για να τοποθετήσετε το έγχυτο εξάρτημα για τη δεύτερη έγχυση, εξασφαλίζοντας ακρίβεια τοποθέτησης και δύναμη σύσφιξης.
3. Δεύτερη έγχυση: Εγχύστε το δεύτερο υλικό, ελέγξτε λογικά τη θερμοκρασία τήξης, τον ρυθμό έγχυσης και την πίεση συγκράτησης, ώστε να σχηματιστεί καλή συγκόλληση και πλήρης ενθυλάκωση με το υπόστρωμα στη διεπαφή.
4. Ψύξη και απομάκρυνση από το καλούπι: Ρυθμίστε το χρόνο ψύξης σύμφωνα με τα χαρακτηριστικά του υλικού, ώστε να αποφύγετε παραμορφώσεις ή αποκόλληση της διεπαφής που προκαλούνται από εσωτερικές τάσεις.
5. Μετα-επεξεργασία και επιθεώρηση: Απομακρύνετε τα γρέζια, κόψτε ή εκτελέστε δευτερεύουσες εργασίες και επιθεωρήστε τη συγκόλληση της διεπαφής, την εμφάνιση και τις διαστάσεις.

Βασικές παράμετροι: ρυθμός έγχυσης, πίεση έγχυσης, χρόνος διατήρησης, θερμοκρασία καλουπιού, θερμοκρασία τήξης, ακρίβεια μεταφοράς/τοποθέτησης και χρόνος ψύξης.

Πλεονεκτήματα και παράγοντες που πρέπει να ληφθούν υπόψη:

1. Πλεονεκτήματα: Επιτυγχάνει ολοκληρωμένη εμφάνιση και λειτουργικό συνδυασμό, βελτιώνει την αποδοτικότητα της συναρμολόγησης, μειώνει το κόστος δευτερεύουσας συναρμολόγησης και βελτιώνει την εργονομία και την άνεση της λαβής.
2. Παράγοντες που πρέπει να ληφθούν υπόψη: Η συμβατότητα των υλικών, ο σχεδιασμός της διεπαφής, η ακρίβεια μεταφοράς/τοποθέτησης και η ψύξη του καλουπιού επηρεάζουν σημαντικά την απόδοση. Για την παραγωγή μεγάλου όγκου, πρέπει να ληφθούν υπόψη οι συμβιβασμοί μεταξύ των συστημάτων θερμού καναλιού, της επένδυσης σε καλούπια και του κόστους συντήρησης.

Τυπικές εφαρμογές της χύτευσης με δύο βολές:

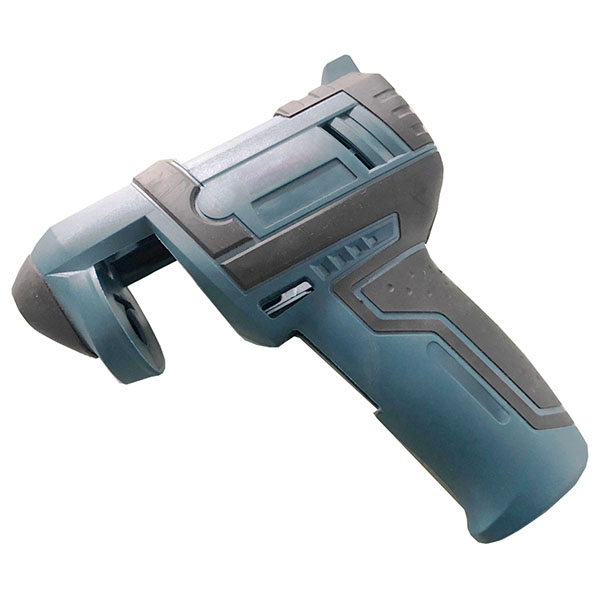

1. Περίβλημα και λαβές ηλεκτρικών εργαλείων: σκληρές κατασκευές σε συνδυασμό με μαλακές λαβές ή μαλακά σημεία επαφής.
2. Διακόπτες και κουμπιά: ενσωματωμένη χύτευση άκαμπτων δομών με περιοχές ελέγχου μαλακής αφής.
3. Άλλες φορητές συσκευές: περιβλήματα που απαιτούν ανθεκτικότητα και άνετη λαβή.
